Цифровое управление, являясь основой, преодолевает эксплуатационные ограничения традиционных токарных станков, преобразуя сложные процессы в точные инструкции и обеспечивая эффективные, стабильные и последовательные решения для механической обработки. Шпиндель использует высокоточные подшипники с высокой виброустойчивостью, сохраняя стабильную точность даже при длительной высокоскоростной работе. Станина изготовлена из цельной литой чугунной отливки, прошедшей старение для устранения внутренних напряжений, что обеспечивает минимальную деформацию и гарантирует долгосрочную стабильность механической обработки.

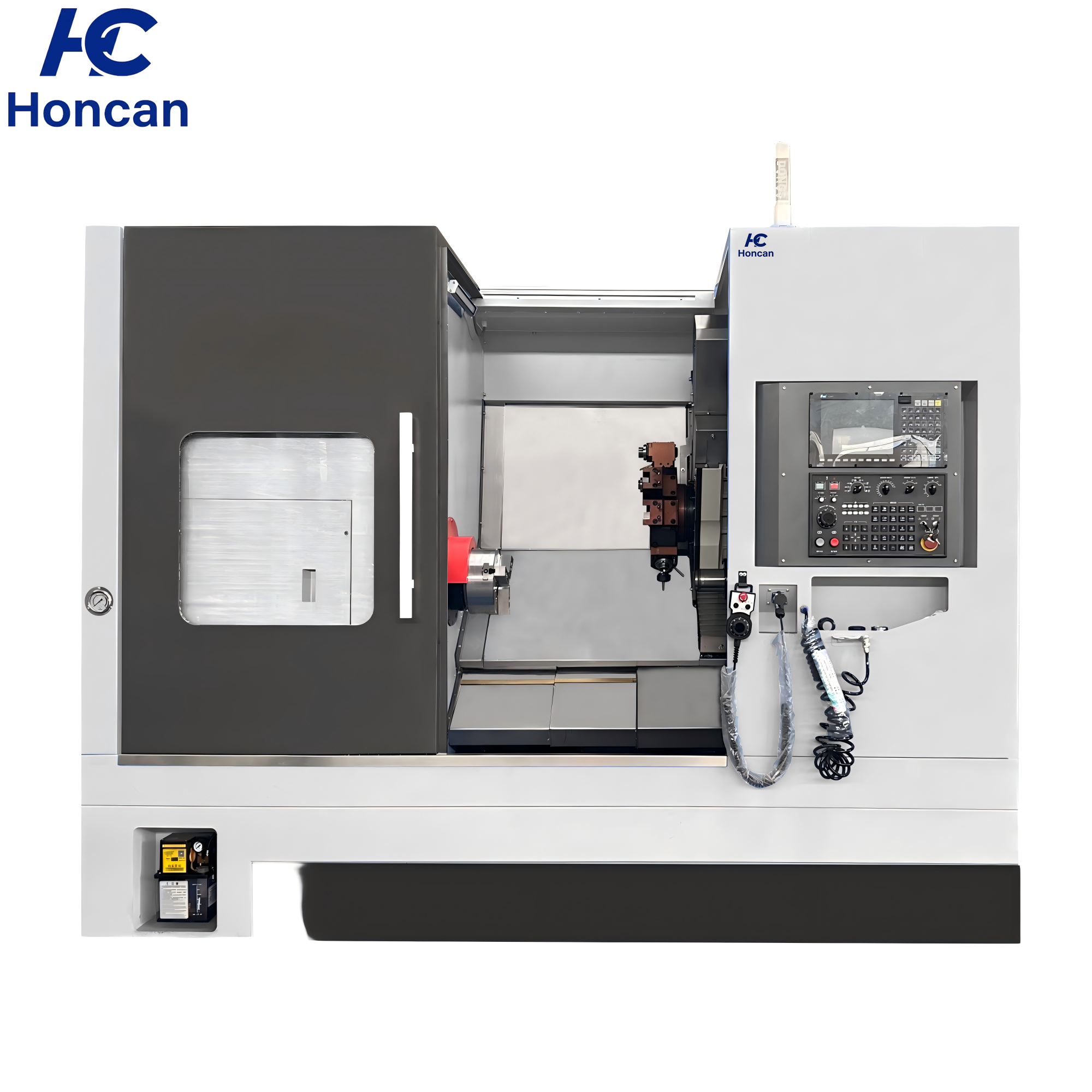

| Спецификация | TCK52DY |
| Максимальный диаметр обработки над станиной | Φ670mm |
| Максимальный диаметр обработки над суппортом | Φ400mm |
| Расстояние между центрами | 650mm |
| Максимальная длина обработки | 450mm |
| Спецификация носка шпинделя | A2-6 |
| Мощность двигателя шпинделя | 11-15kw |
| Диаметр шпиндельного узла | 200mm |
| Скорость шпинделя | 4200rpm |
| Диаметр сквозного отверстия шпинделя | Φ66mm |
| Внутренний диаметр сквозного отверстия тяги | Φ52mm |

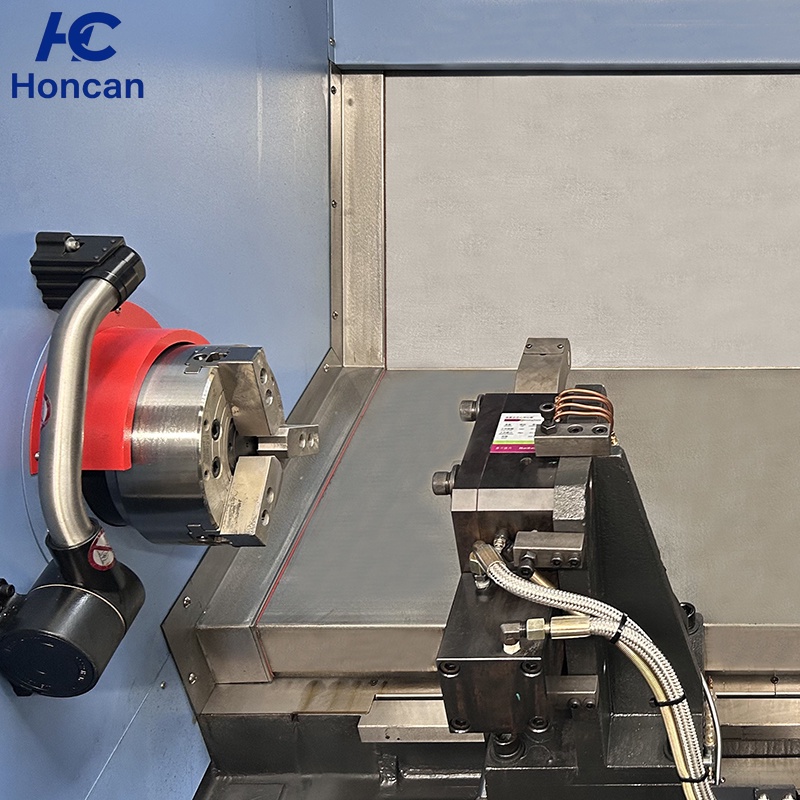

| Спецификация патрона |
|

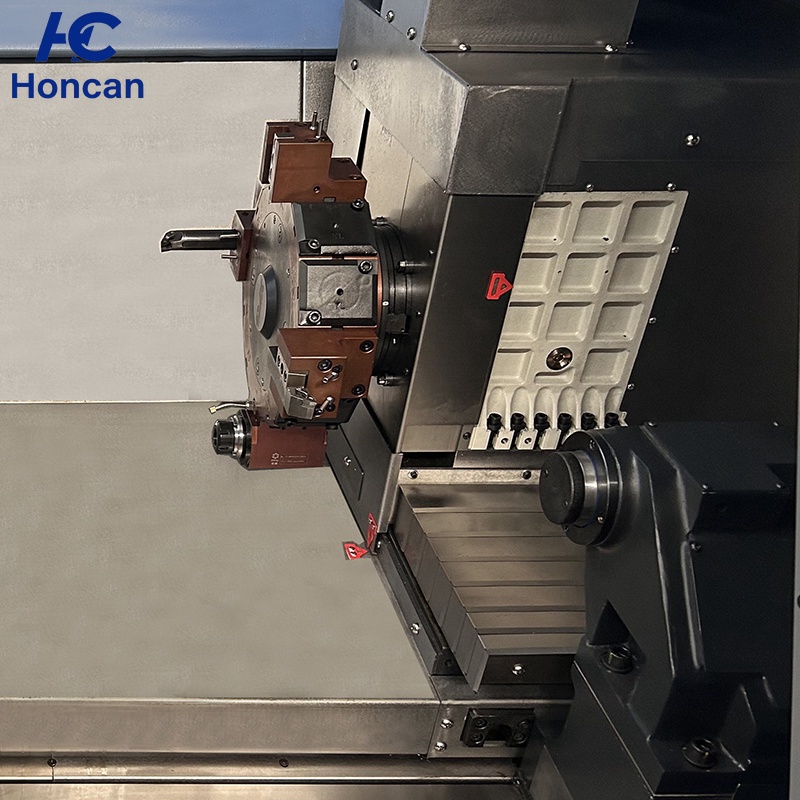

| Тип | Y-ось силового револьвера на станции 12 |
| Державка приводного инструмента | BMT55 |
| Ход по осям X/Z | 270/650mm |
| Ход по оси Y | ±45/50mm |
| Спецификация винта осей X/Z | 3210/4010 |
| Точность повторного позиционирования | ±0.005 |
| Спецификация наружной державки инструмента | 25*25mm |
| Максимальный диаметр расточной оправки | 32mm |
| Время смены и фиксации инструмента в соседней позиции | 0.16s |

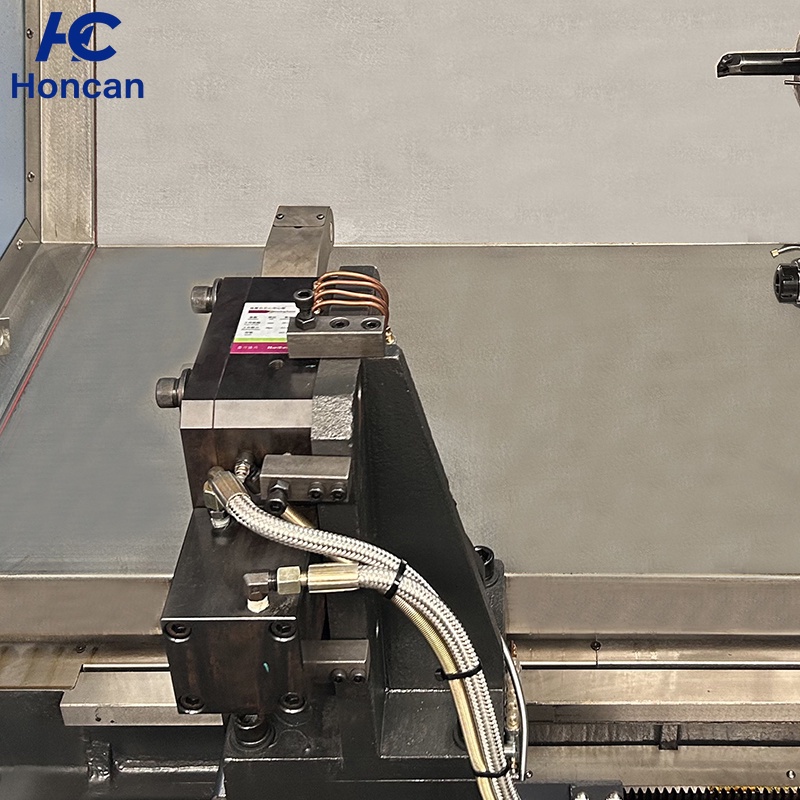

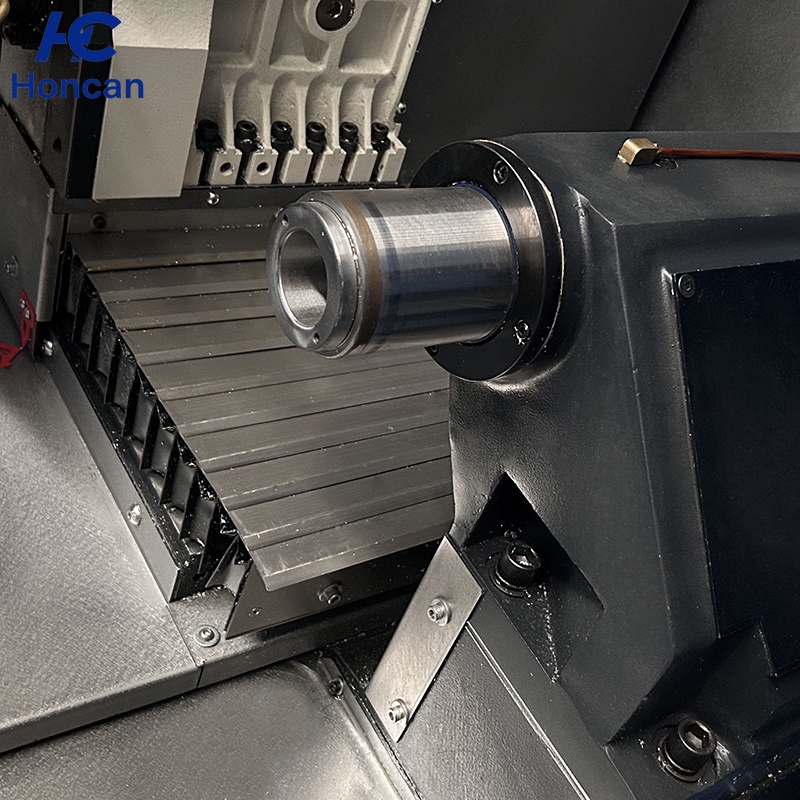

| Тип задней бабки | Гидравлический |
| Ход задней бабки | 480mm |
| Диаметр пиноли задней бабки | Φ80mm |
| Ход пиноли задней бабки | 100mm |
| Конус отверстия пиноли задней бабки | MT5 |
| Скорость быстрого перемещения X/Z | 20/24M/min |
| Ширина направляющей | 45 Roller mm |
| Крутящий момент серводвигателя X/Z | 3/3Kw |
