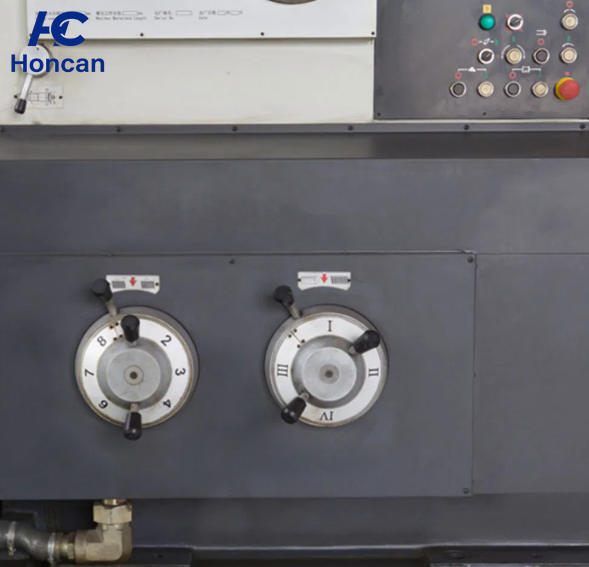

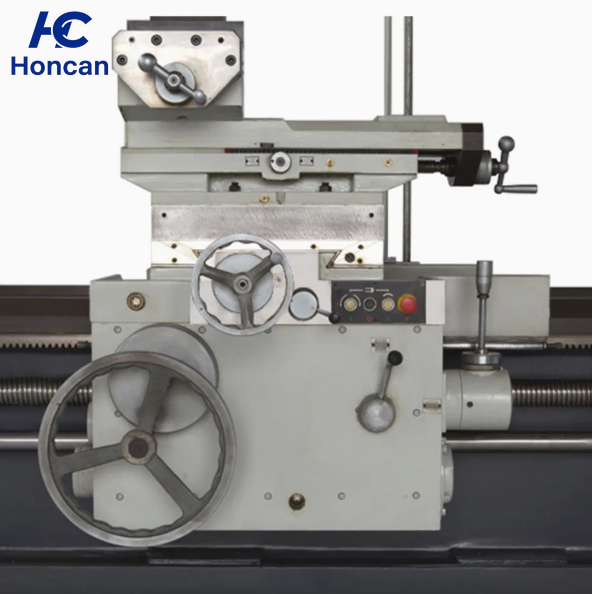

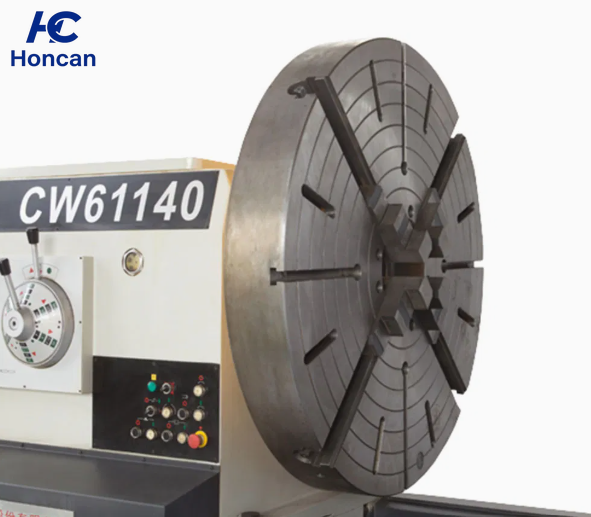

Токарный станок с ручным управлением CW61140
10001
Откройте для себя тяжелые токарные станки CW61140 & CW62140 с возможностью обработки при диаметре качания Φ1400-1600mm, длиной заготовки 12m и 24 скоростями шпинделя. Идеально подходят для точного точения металла в промышленном применении.
WhatsApp ：+86 13245454513
Эл. почта ：ztx13245454513@sdhoncan.com

- ПАРАМЕТРЫ ПРОДУКТА -

MODELSCW61140/CW62140CW61160/CW62160
CAPACITY

Макс. диаметр обработки над станинойΦ1400mmΦ1600mm
Макс. диаметр качания над суппортомΦ1060mmΦ1260mm
Макс. диаметр качания в выемкеΦ1930mmΦ2110mm
Эффективная длина выемки590mm590mm
Ширина станины970mm970mm
Макс. длина заготовки1.5/2/3/4/5/6/8/10/12m1.5/2/3/4/5/6/8/10/12m
Макс. длина точения1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8/11.8m1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8/11.8m
Макс. масса заготовки (между центрами)6000kg6000kg
SPINDLE

Носок шпинделяA2-15A2-15
Отверстие шпинделяΦ130mmΦ130mm
Коническое отверстие шпинделяМетрический Φ140 1:20Метрический Φ140 1:20
Количество ступеней скорости шпинделя24(Нормальный), 12(Реверс)24(Нормальный), 12(Реверс)
Диапазон скорости шпинделя2.5~250rpm2.5~250rpm
Шаг продольного шарикового винта/диаметр12mm/Φ70mm12mm/Φ70mm
Количество продольных и поперечных подач9797
FEED RANGE OF TOOL POST FOR PER REVOLUTION OF SPINDLE

Продольная0.1~12mm/r0.1~12mm/r
Поперечная0.05~6mm/r0.05~6mm/r
Средний резцедержатель0.025~3mm/r0.025~3mm/r
THREADING

Метрическая резьба1~120mm/ 451~120mm/ 45
Резьба Витворта30~¼TPI/ 4230~¼TPI/ 42


Резьба Витворта30~14TPI/4230~14TPI/42
Модульная резьба1/2~60D.P/481/2~60D.P/48
Резьба D.P.½~60M.P/46½~60M.P/46
RAPID TRAVEL

Продольная3740mm/min3740mm/min
Поперечная1870mm/min1870mm/min

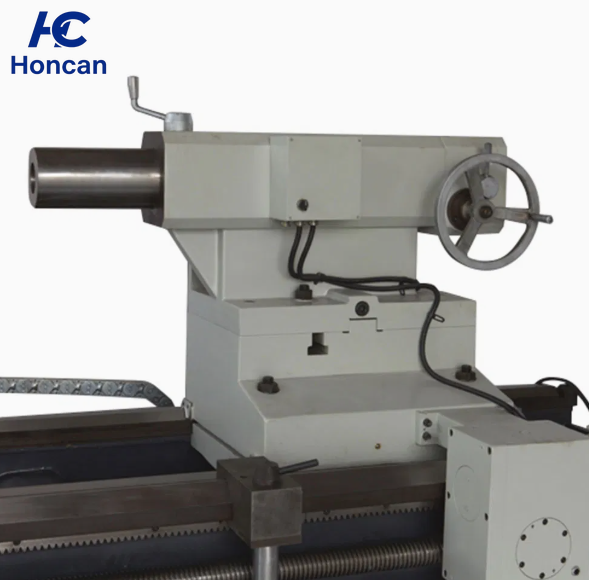

TAILSTOCK SLEEVE

Коническое отверстиеМетрический 80Метрический 80
Наружный диаметрΦ160mmΦ160mm
Макс. ход300mm300mm
OTHERS

Вертикальное расстояние от центра шпинделя до установочного основания51mm51mm
Макс. ход среднего резцедержателя400mm400mm
Угол поворота резцедержателя±90°±90°
Макс. ход поперечного суппорта840mm900mm
Размер державки инструмента50×50mm50×50mm
Мощность главного двигателя22kw22kw
Мощность двигателя ускоренной подачи1.5kw1.5kw
Мощность насоса СОЖ0.25kw0.25kw
Габаритные размеры станка 3 meter (L×W×H)6100 x 2080 x 2130mm6100 x 2130 x 2300mm
Масса нетто14100kg15100kg
