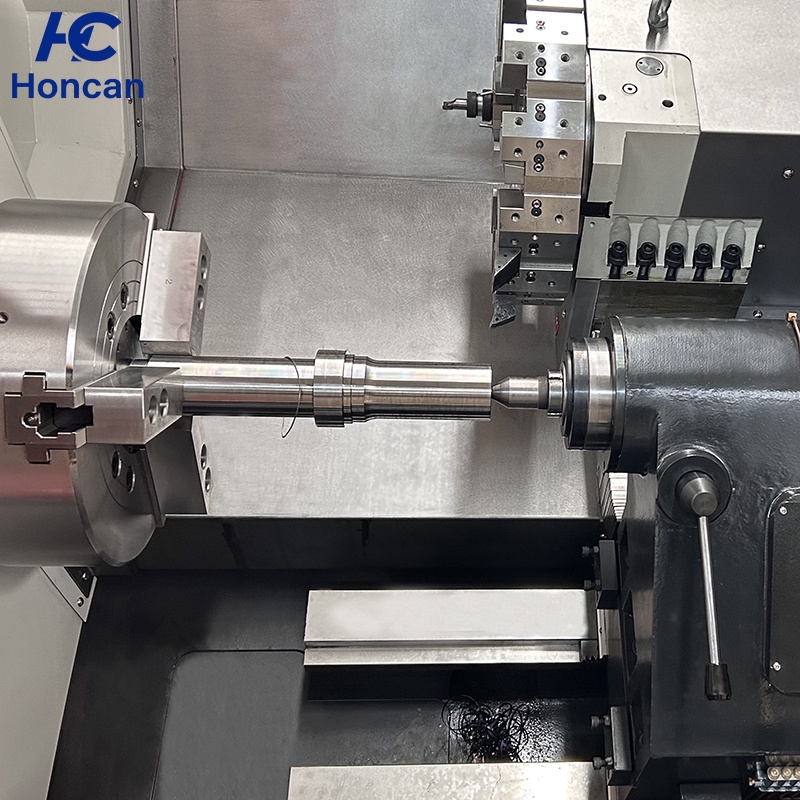

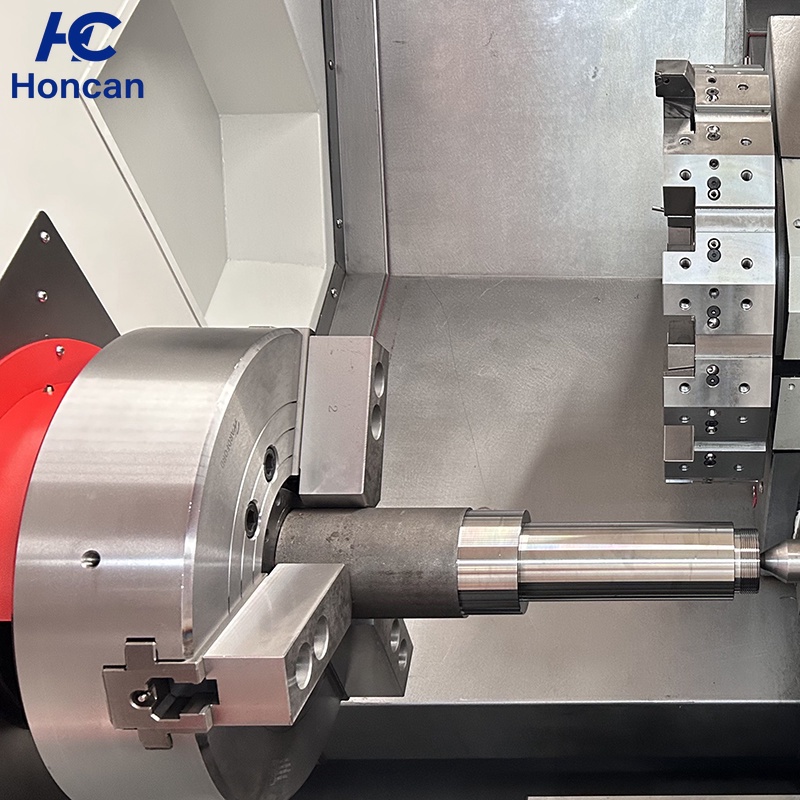

TCK700

TCK700
10001
Благодаря цифровому управлению в основе, он преодолевает эксплуатационные ограничения традиционных токарных станков, преобразуя сложные процессы в точные команды и обеспечивая эффективные, стабильные и последовательные решения для механической обработки. Шпиндель использует высокоточные подшипники с высокой виброустойчивостью, сохраняя стабильную точность даже при длительной высокоскоростной работе. Станина изготовлена из цельного куска чугуна, прошедшего старение для устранения внутренних напряжений, что обеспечивает минимальную деформацию и долгосрочную стабильность обработки.

- ПАРАМЕТРЫ ПРОДУКЦИИ -

Благодаря цифровому управлению в своей основе, он преодолевает эксплуатационные ограничения традиционных токарных станков, преобразуя сложные процессы в точные инструкции и обеспечивая эффективные, стабильные и последовательные решения для механической обработки. В шпинделе используются высокоточные подшипники с высокой виброустойчивостью, что позволяет сохранять стабильную точность даже при длительной высокоскоростной работе. Станина изготовлена из цельного куска чугуна и подвергнута старению для устранения внутренних напряжений, что обеспечивает минимальную деформацию и гарантирует долгосрочную стабильность механической обработки.


Технические параметрыединицаTCK700
Диапазон обработкиМаксимальный диаметр точения над станинойmmΦ780
Максимальный диаметр вращения над суппортомmmΦ500
Рекомендуемый диаметр точенияmmΦ650
межосевое расстояниеmm1100
ШпиндельТип шпиндельной бабкиmmA2-11
Диаметр сквозного отверстия шпинделяmm105
Диаметры пруткового материалаmm92
Максимальная скорость шпинделяr/min2500
номинальная выходная мощность главного двигателяKw22-30
максимальный выходной крутящий момент шпинделяNM573NM
Патронгидравлический патронв15
Задняя бабкапиноль задней бабкиmmвнутреннее вращение MT5
тип перемещения задней бабки/гидравлический программируемый полностью автоматический
суппортугол наклонаDEG45 °
ход Xmm350+20
длина заготовки, зажатой патрономmm4900
скорость быстрого перемещения X/Zm/min16/24
серводвигатель X/ZKW3/3

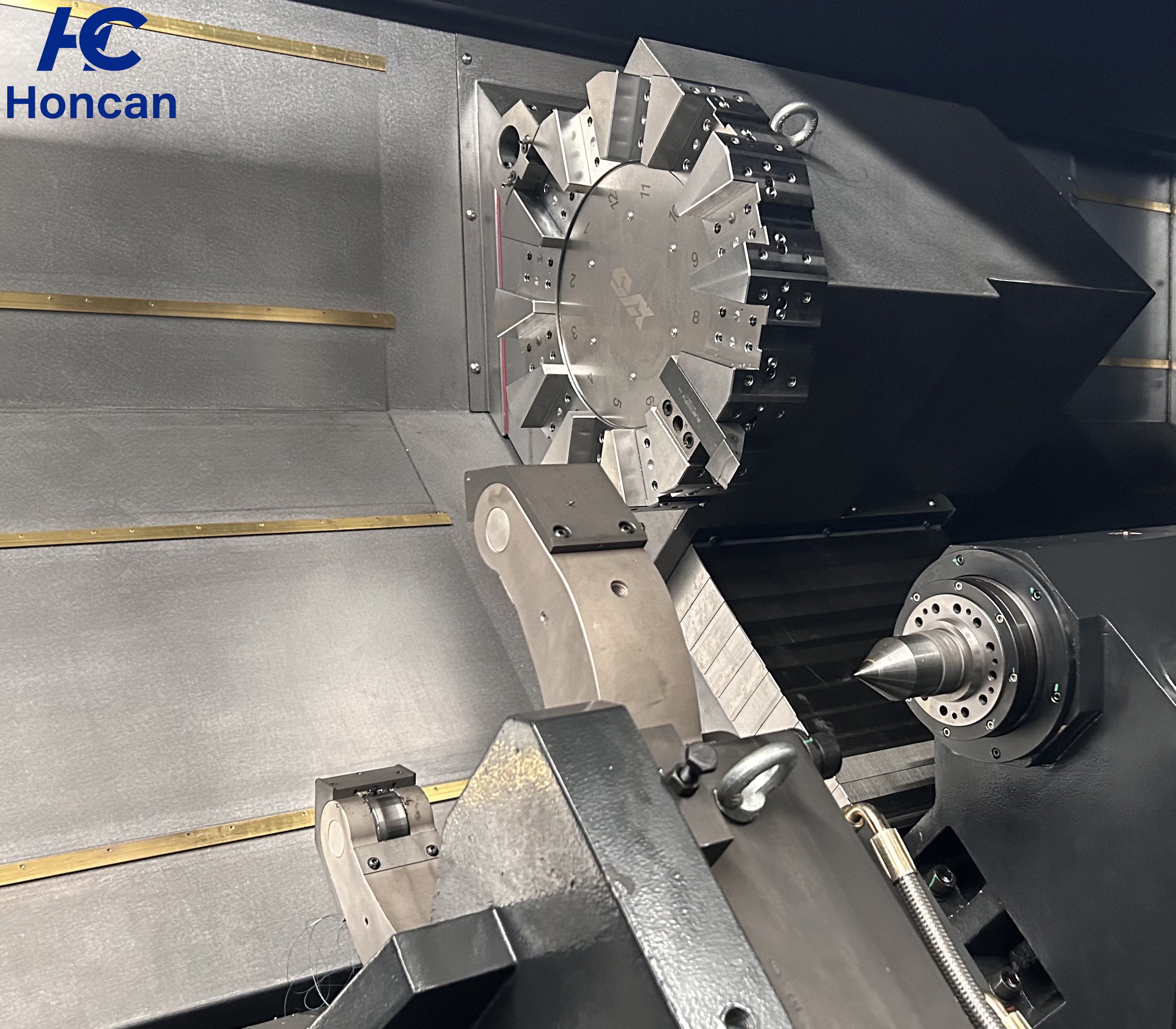

револьверная головкатипсерво-гидравлическийBMT65 горизонтальный 12-позиционный
время смены соседнего инструментаS0.5
вместимость инструмента/12 позиций
размеры инструмента (точение/растачивание)mm32×32/Φ32(40)
модель цангового патрона с пружинной цангой/ER40
мощность револьверной головкиKW5.5-7.5
размер станка X10004500X2300X2550mmмасса нетто/масса брутто7000/7500KG
размер станка X15006000X2300X2550mmмасса нетто/масса брутто8800/9500KG
размер станка X20006500X2300X2550mmмасса нетто/масса брутто9800/10500KG
размер станка X30007500X2300X2550mmмасса нетто/масса брутто12500/13300KG
размер станка X40008500X2300X2550mmмасса нетто/масса брутто14800/15800KG
размер станка X40009800X2300X2550mmмасса нетто/масса брутто16800/17800KG


элементы контролядопустимый допуск(mm)
периодическое осевое перемещение шпинделя0.005
радиальное биение установочного конуса патрона шпинделя0.005
точность позиционированияповторяемая точность позиционирования AX±0.004 Z±0.005
точность позиционирования BX:0.008 Z:0.011
повторяемая точность позиционирования оси C0.0027°
постоянство диаметра0.01/150
плоскостность поверхности0.013/φ200
накопленная ошибка шага резьбы0.010/50
шероховатость поверхностиRa1.6μm
