С цифровым управлением в качестве основы, он преодолевает эксплуатационные ограничения традиционных токарных станков, преобразуя сложные процессы в точные инструкции и обеспечивая эффективные, стабильные и последовательные решения для механической обработки. Шпиндель использует высокоточные подшипники для высокой виброустойчивости, сохраняя стабильную точность даже при длительной высокоскоростной работе. Станина изготовлена из цельного куска чугуна, прошедшего старение для устранения внутренних напряжений, что приводит к минимальной деформации и обеспечивает долгосрочную стабильность механической обработки.
| Модель | TCK52D |
| технические характеристики | единица | параметр |
| диапазон станка | Диаметр обработки над станиной | mm | Φ650 |
| Максимальный диаметр вращения на суппорте станины | mm | Φ400 |
| Максимальная длина обработки | mm | Φ480 |
| Максимальный диаметр обработки | mm | Φ400 |
| межосевое расстояние | mm | 600 |
| Шпиндель | Тип шпиндельной бабки | mm | A2-6 |
| отверстие шпинделя | mm | 66 |
| Диаметр прутка | 52 |
|
| Максимальная скорость шпинделя | r/min | 4000 |
| Номинальная мощность главного двигателя | Kw | 15/18.5 |

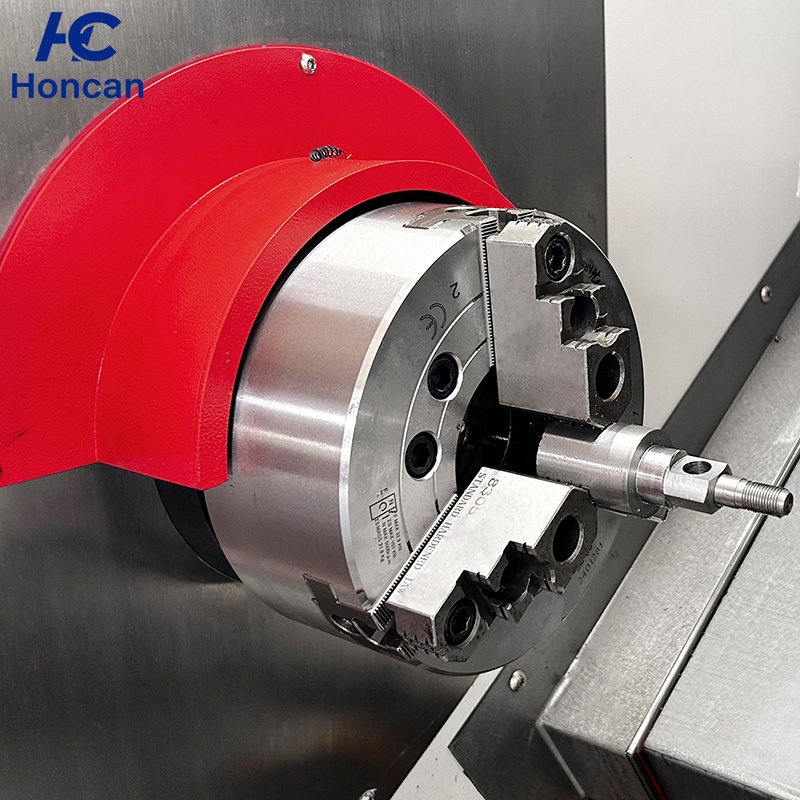

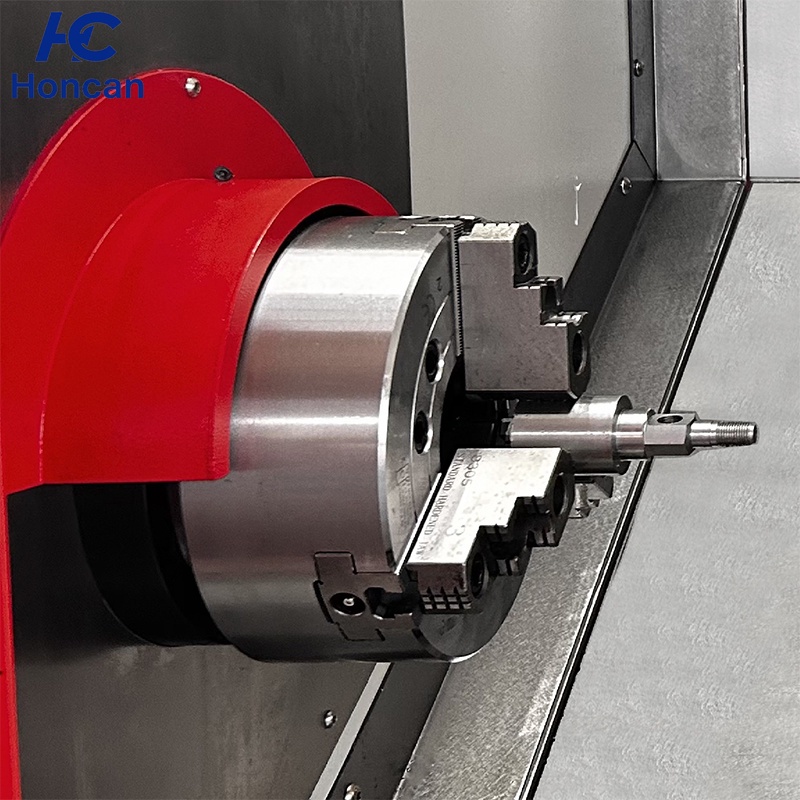

| зажим | гидравлический патрон | inch | 8 |
| задняя бабка | Пиноль задней бабки | / | MT5 |
| Тип перемещения задней бабки | / | Привод скользящей плиты |
| Диаметр пиноли | mm | 80 |
| Ход задней бабки | mm | 490 |
| Тип направляющих задней бабки | / | закаленные направляющие |
| Суппорт станины | Угол наклона | градус | 30 |
| Перемещение X | mm | 260 |
| Перемещение Z | mm | 610 |
|
|
|
| Скорость быстрого перемещения X/Z | m/min | 30/30 |
| Серводвигатель X/Z | KW | 2.5/2.5 |

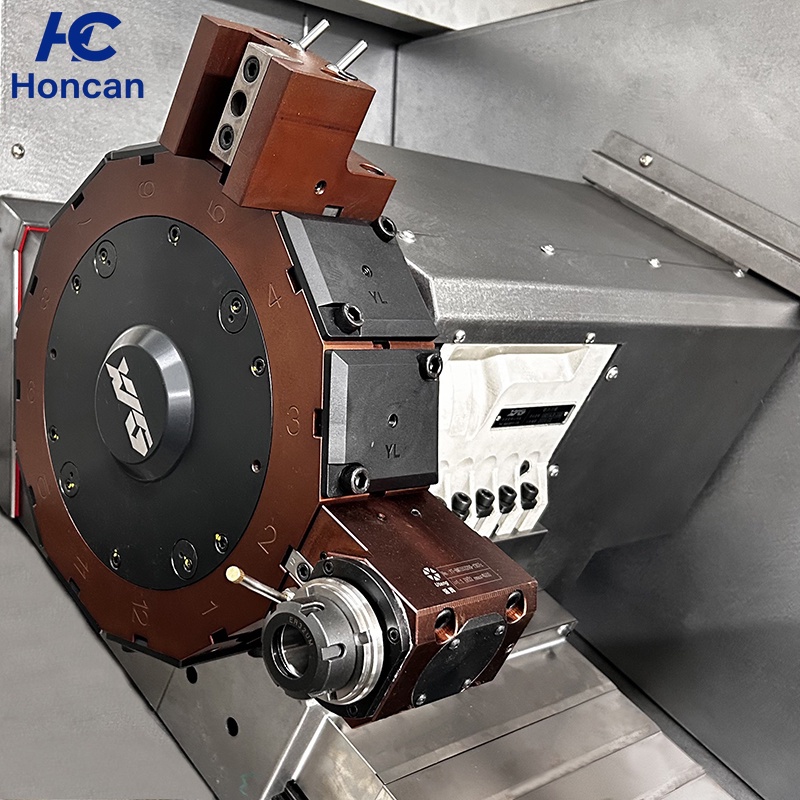

| Диаметр револьверной головки | mm | Диаметр диска инструмента 380 |
| Время смены соседнего инструмента | $ | 0.5 |
| Количество инструментальных позиций | / | 12 рабочих станций |
| Тип револьверной головки | Силовая револьверная головка | BMT55 - 12-позиционный приводной инструмент |
