CMC650U
10001
Откройте для себя 5-осевой фрезерный станок с ЧПУ CMC650U с ходом по оси X 650mm, шпинделем 12000rpm и магазином на 24 инструмента. Идеально подходит для высокоточной обработки с точностью ±5 arc-second.
WhatsApp ：+86 13245454513
Email ：

- ПАРАМЕТРЫ ПРОДУКЦИИ -

Технические характеристикиЕдиницаCMC650uПримечание
Диапазон хода
Ход по оси X
mm650
Ход по оси Y
mm520
Ход по оси Z
mm475
Расстояние от носка шпинделя до поверхности стола
mm150-625

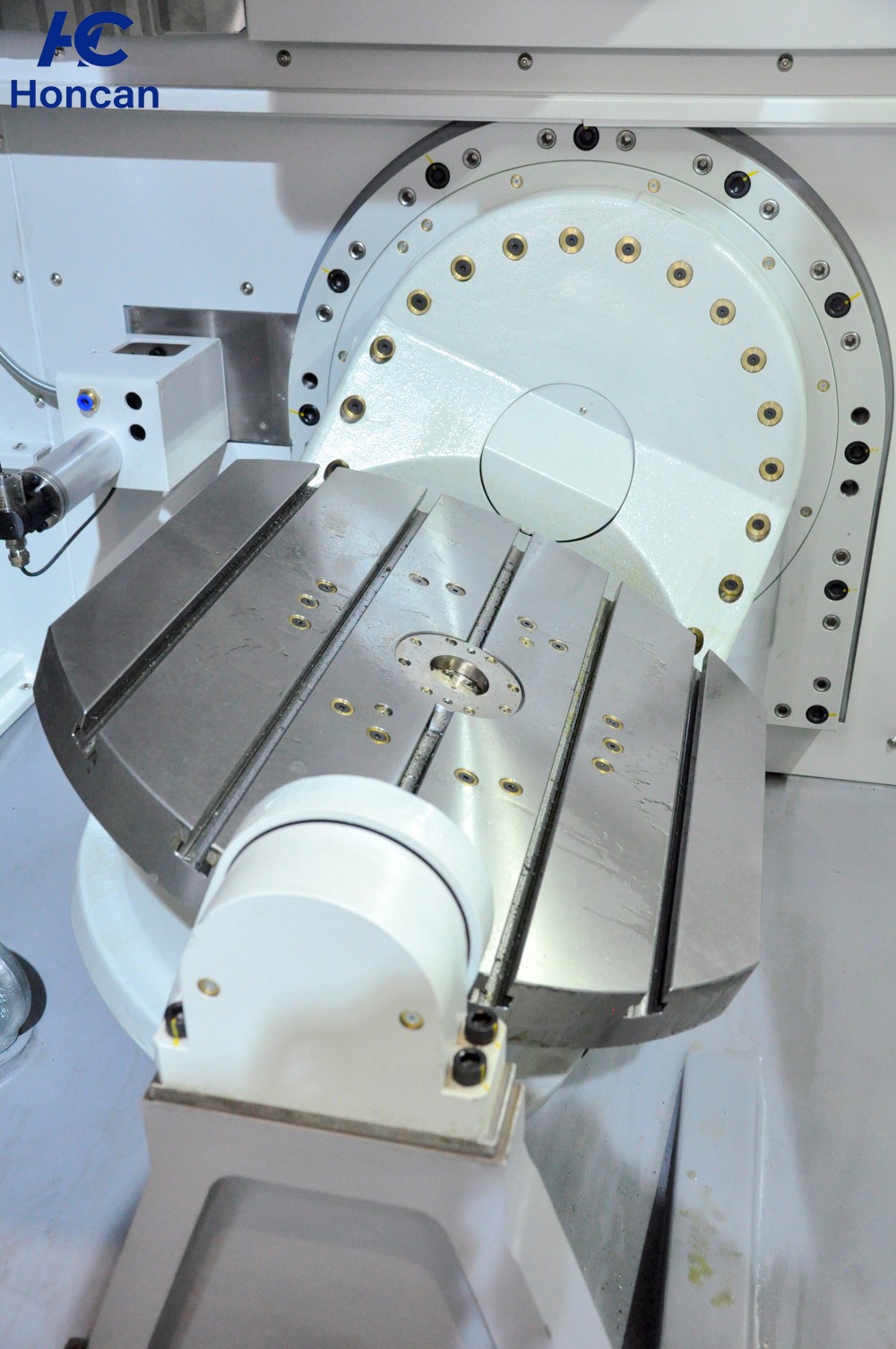

Стол
Размер стола
mm0650X540
T slot(width×distance×quantity)

5-14-100
Макс. нагрузка на стол
kg300
Угол наклона стола
°±120

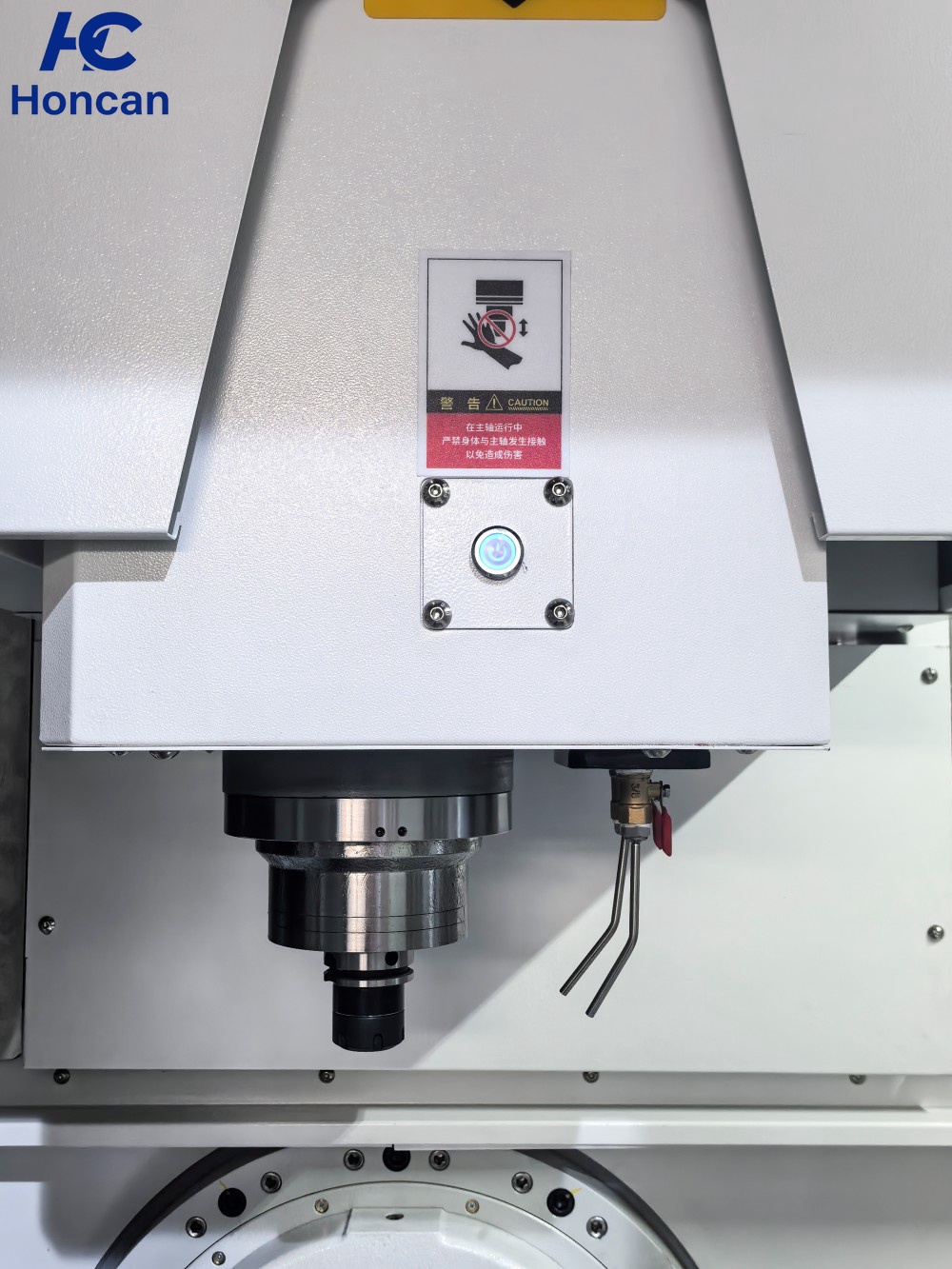

ШпиндельCELLS
Скорость шпинделя
rpm40-12000
Мощность двигателя шпинделя
Kw7.5
Конус шпинделя

BBT 40
Входной крутящий момент шпинделя(Max)
Nm90

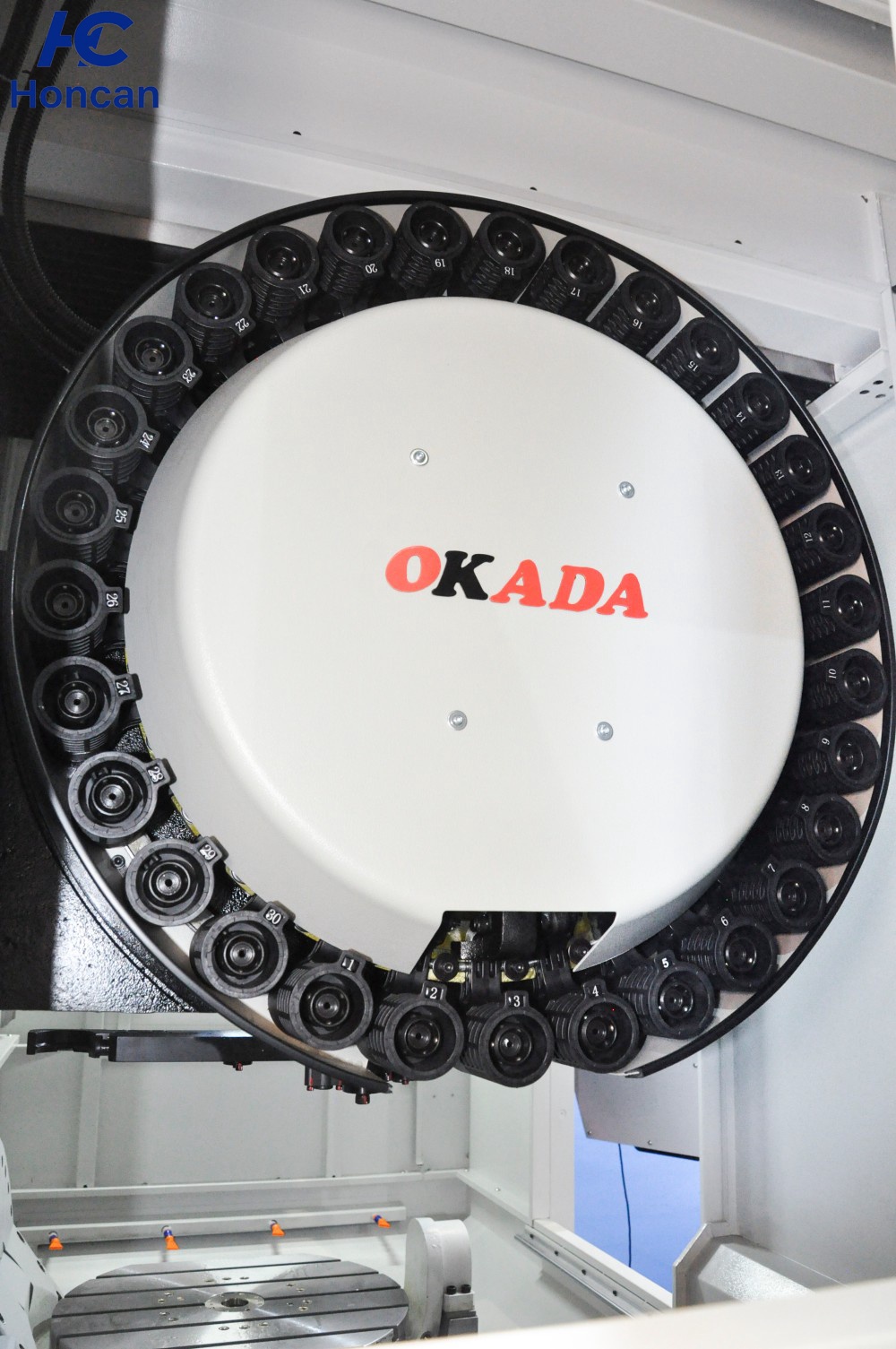

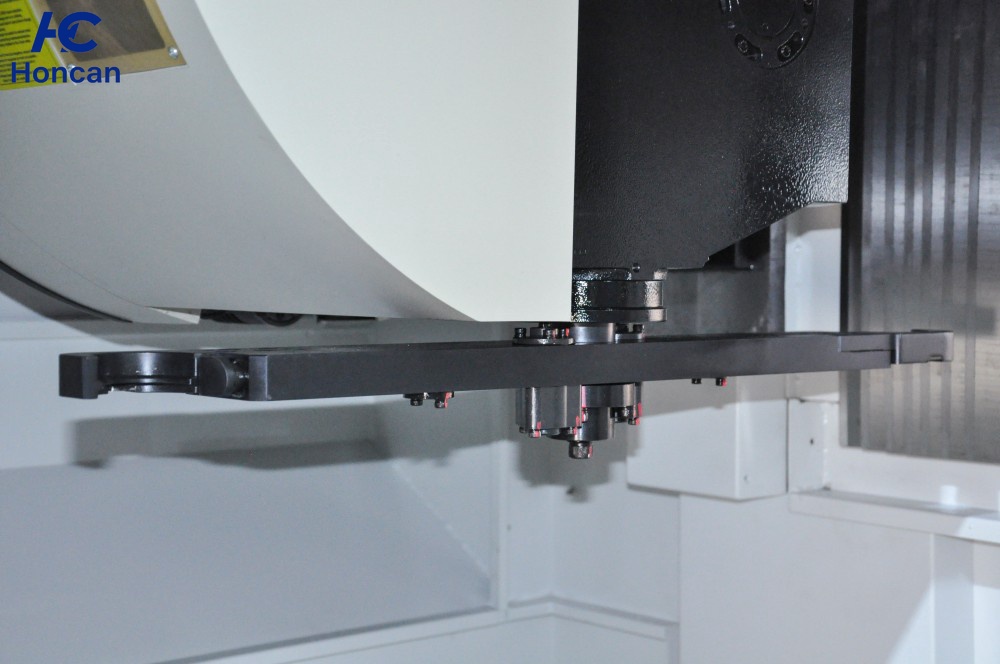

Магазин инструментов
ATCВместимость магазина инструментов
24TEYON

Макс. диаметр инструмента(Full/Empty)mm80/150

Макс. длина инструментаmm300

Макс. вес инструментаkg8

Сменас1.75/5


Система подачи
Быстрая подачаОси X,Y,Zm/min42

Оси B/Cr/min60/100
Скорость подачи при резанииmm/min1-10000
Точность
Точность позиционированияОси X,Y,Zmm0.008

Ось BУгловая секунда±5

Ось CУгловая секунда±5
Точность повторного позиционированияОси X,Y,Zmm0.005

Ось BУгловая секунда4

Ось CУгловая секунда4

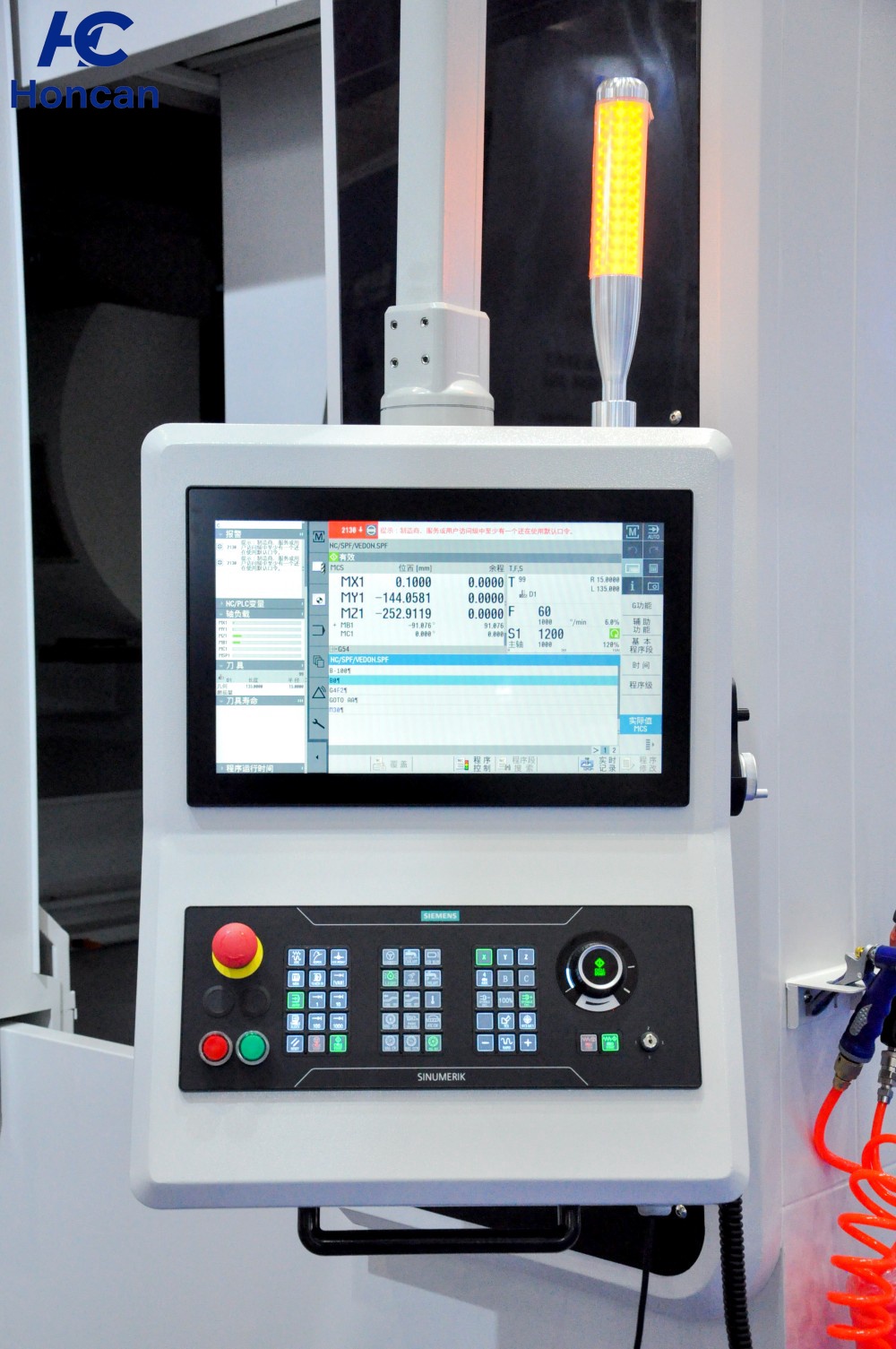

Система ЧПУ
Модель
SIEMENS ONE
Управляемые осиОси5
Связь осейОси3 линейные оси,2 поворотные оси
Вспомогательные функции
Требования к электропитанию

3 -380V±10%,50Hz
Требования к воздухуMpa0.5-0.7Mpa
Габариты станка
Длинаmm3970
Ширинаmm3250
Высотаmm2870
Весkg9500
