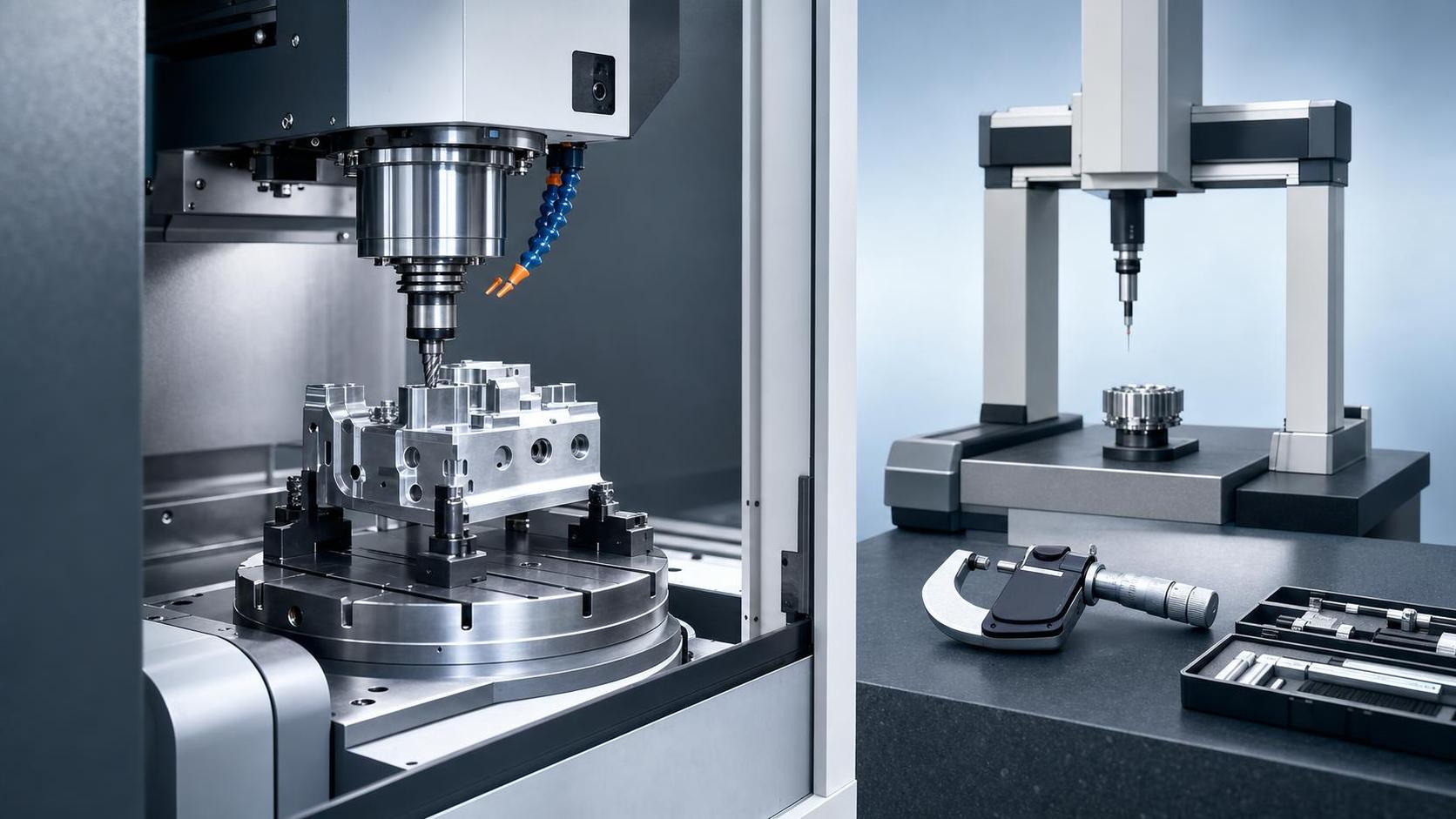

Как оценить станки с ЧПУ для обработки с жёсткими допусками

Начинайте с целевого допуска, а не с рекламного проспекта станка

Когда требуется обработка с жесткими допусками, технические характеристики станка являются лишь отправной точкой. Станок с ЧПУ может выглядеть подходящим в каталоге, но испытывать трудности в реальном производстве из-за нагрева, износа инструмента, ограничений времени цикла и вариаций деталей. Для технического специалиста главный вопрос заключается не в том, «может ли этот станок один раз достичь заданного значения?», а в том, «может ли он стабильно удерживать это значение в разных сменах, при обработке различных материалов и при смене партий?»

Это меняет подход к оценке станков с ЧПУ. Необходимо связать решение о выборе станка с семейством деталей, цепочкой допусков, поведением материала, стратегией траектории инструмента и условиями на производственном участке, где будет работать станок. Если эти взаимосвязи неочевидны, оценка все еще остается поверхностной.

Сначала проверьте детали, а уже затем станок

Распространенная ошибка — сравнивать станочные платформы до определения того, какие параметры точности действительно важны для заготовки. При обработке с жесткими допусками проблемы редко возникают потому, что каждое измерение является сложным. Обычно причиной становятся несколько элементов, чувствительных к накопленной погрешности.

• Определите критические размеры, геометрические допуски и требования к шероховатости поверхности.
• Разделите возможность разовой проверки от способности процесса обеспечивать стабильные результаты на протяжении всего производственного объема.
• Укажите, относятся ли сложные элементы к позиционированию, плоскостности, круглости, размеру отверстия, качеству резьбы или взаимному расположению элементов.
• Свяжите эти элементы с характеристиками станка: тепловым расширением, биением шпинделя, люфтом осей, вибрацией и стабильностью закрепления.

Если на чертеже детали указаны допуски разных классов, не приобретайте станок с избыточными характеристиками для некритичных элементов. Оценивайте станок по тем размерам, которые могут привести к браку, повторной обработке или проблемам при сборке.

Не ограничивайтесь точностью позиционирования — оценивайте стабильность

Заявленные показатели позиционирования полезны, но не дают полной картины. При обработке с жесткими допусками повторяемость и термическая стабильность обычно важнее показателя, представленного в идеальных условиях испытаний.

Уточните, как станок ведет себя после прогрева, нескольких часов непрерывного резания и при изменении температуры окружающей среды. Станок, параметры которого изменяются во время длительных циклов, может обеспечить приемлемые результаты на первых образцах, но нестабильные размеры серийных деталей. Именно здесь многие оценки оказываются ошибочными: команда одобряет станок на основании статических проверок, а затем обнаруживает смещение размеров в реальном производстве.

Что необходимо проверить:

• Повторяемость осей при многократных перемещениях, а не только однократные данные о позиционировании.
• Подход к термоконтролю шпинделя и требования к прогреву.
• Жесткость конструкции станка, особенно при обработке твердых материалов или прерывистом резании.
• Функции компенсации и то, являются ли они стандартной практикой или обходными решениями, зависящими от оператора.

Оценивайте шпиндель и оси с учетом обрабатываемого материала

Один и тот же станок с ЧПУ может показывать отличные результаты при обработке алюминия и становиться непредсказуемым при обработке нержавеющей стали или более твердых легированных сталей. Характер снятия материала изменяет нагрузку на шпиндель, направляющие, шарико-винтовые пары и систему крепления инструмента.

При выполнении точной обработки не ограничивайтесь частотой вращения и мощностью шпинделя. Проверьте, соответствует ли кривая крутящего момента используемому диапазону резания, подходит ли интерфейс шпинделя для применяемых инструментов и поддерживает ли профиль ускорения осей требования к контурной обработке. Станок, рассчитанный на интенсивное производство, не всегда является оптимальным вариантом для выполнения особо стабильных чистовых проходов.

Рассматривайте цепочку «станок — приспособление — инструмент» как единую систему

Результат с жесткими допусками никогда не обеспечивается одним станком. Необходимо оценивать всю систему: основание станка, шпиндель, державку, режущий инструмент, приспособление, систему крепления заготовки, измерительный щуп и обратную связь от измерений. Слабое место на любом участке этой цепочки проявится в виде вариаций.

Здесь также важную роль играет вспомогательное оборудование цеха. В некоторых операциях металлообработки вспомогательные сверлильные станки или инструменты для подготовки на месте являются частью предварительного либо вторичного процесса. Например, в промышленных задачах сверления металла компактный агрегат, такой какМагнитный сверлильный станок  VDW35, может подходить для определенных операций вне станка, где важны возможность сверления отверстий диаметром 35 или 50 мм, сила притяжения магнитного основания 12000N и мощность от 1300W до 1500W. Он не заменяет прецизионную платформу с ЧПУ, но показывает, почему при оценке следует рассматривать полный маршрут процесса, а не изолированно выбирать основной станок.

В ходе оценки запросите стандарт предполагаемой державки, ожидаемое биение на конце инструмента, метод проверки повторяемости приспособления, а также способ управления коррекциями длины и диаметра инструмента на производственном участке. Если ответ слишком сильно зависит от опыта оператора, управление процессом будет ненадежным.

Проводите испытания в реалистичных условиях резания

Демонстрационные детали могут вводить в заблуждение, если их выбирают так, чтобы подчеркнуть достоинства станка. Лучше проводить оценку на типовой заготовке или, как минимум, на близком эквиваленте по материалу, геометрии и сложности допусков.

Если поставщик представляет только данные о движении без нагрузки или отполированный демонстрационный образец, продолжайте задавать вопросы. Для принятия решений по жестким допускам нужны данные резания, а не показательная демонстрация.

Проверьте метрологию и компенсацию до утверждения покупки

Станок может быть механически исправным, но при этом плохо подходить для ваших задач, если цикл контроля слишком медленный или чрезмерно ручной. Точное производство зависит от того, насколько быстро процесс может обнаружить отклонение и скорректировать его.

Проверьте, поддерживает ли станок необходимые вам измерения щупом и управление коррекциями. Затем оцените, каким образом данные измерений возвращаются в процесс. Выполняется ли компенсация в системе управления, в рамках стандартной рабочей процедуры или вручную в конце смены? Чем больше задержка обратной связи, тем дороже становится обработка с жесткими допусками.

Не игнорируйте ремонтопригодность и доступность для обслуживания

Технические специалисты иногда рассматривают сервис как вопрос закупки. Это не так. При выполнении высокоточных работ качество обслуживания напрямую влияет на размерные характеристики. Стабильность смазки, состояние шпинделя, калибровка осей, чистота СОЖ и защита направляющих — все это влияет на долгосрочную точность.

Запросите график профилактического обслуживания, перечень часто изнашиваемых деталей, рекомендуемые интервалы проверок и список частей станка, для которых требуется периодическая проверка выравнивания. Также убедитесь, что сервисная документация достаточно подробна, чтобы ваша команда могла диагностировать проблемы с повторяемостью без ожидания поддержки методом проб и ошибок.

Остерегайтесь упрощений при оценке, которые приводят к дорогостоящим ошибкам

• Выбор по максимальным характеристикам вместо стабильности процесса.
• Предположение, что результаты обработки одного материала будут сохраняться при работе с другим материалом.
• Игнорирование поведения приспособления с последующим обвинением станка с ЧПУ.
• Принятие решения после короткой демонстрации без проверки тепловых условий.
• Недооценка влияния настройки оператором на результаты точности.
• Сравнение станков без единой тестовой детали и единого метода контроля.

Большинство неудачных решений в этой сфере вызвано не одним серьезным дефектом. Они становятся результатом накопления небольших предположений, пока станок не оказывается вынужден выполнять задачу, которую он не может стабильно обеспечивать.

Используйте последовательность принятия решений, соответствующую реальным условиям производства

Практический процесс выбора прост. Определите критические для детали допуски. Соотнесите их с материалом и нагрузками процесса. Оцените жесткость станка, характеристики шпинделя, повторяемость и термоконтроль. Проведите испытания в реалистичных условиях резания. Подтвердите пригодность оснастки, приспособлений, измерительного щупа и цикла контроля. Затем оцените техническое обслуживание и сервисную поддержку.

Этот порядок имеет значение. Когда вы оцениваете станки с ЧПУ в той же последовательности, в которой они фактически будут использоваться в цехе, слабые места выявляются на раннем этапе, а окончательное решение становится гораздо легче обосновать.
