Распространённые проблемы термического дрейфа в станках с ЧПУ и способы их устранения

Где в первую очередь проявляется температурный дрейф

Температурный дрейф редко проявляется как серьезная неисправность станка. Чаще он выражается в незаметном изменении размера после того, как станок проработал в течение часа, в выходе отверстия за пределы допуска во время длительного цикла или в том, что деталь измеряется по-разному утром и после обеда. В станках с ЧПУ источник тепла обычно не является загадкой. Шпиндель выделяет тепло при высокой скорости, приводы подач нагреваются при повторяющихся ускорениях, шарико-винтовые пары расширяются в процессе работы, и даже окружающая среда в цехе может настолько изменить структуру станка, что это повлияет на точность.

Это особенно важно там, где стабильность размеров оценивается по партиям, а не по одной первой детали. Станок может успешно пройти первоначальную пробную обработку, но при этом создавать проблемы в непрерывном производстве, если его тепловое поведение нестабильно. Поэтому технические специалисты оценивают не только показатели статической точности. Они также анализируют поведение станка после прогрева, при повышенной нагрузке на шпиндель и при различных условиях окружающей среды.

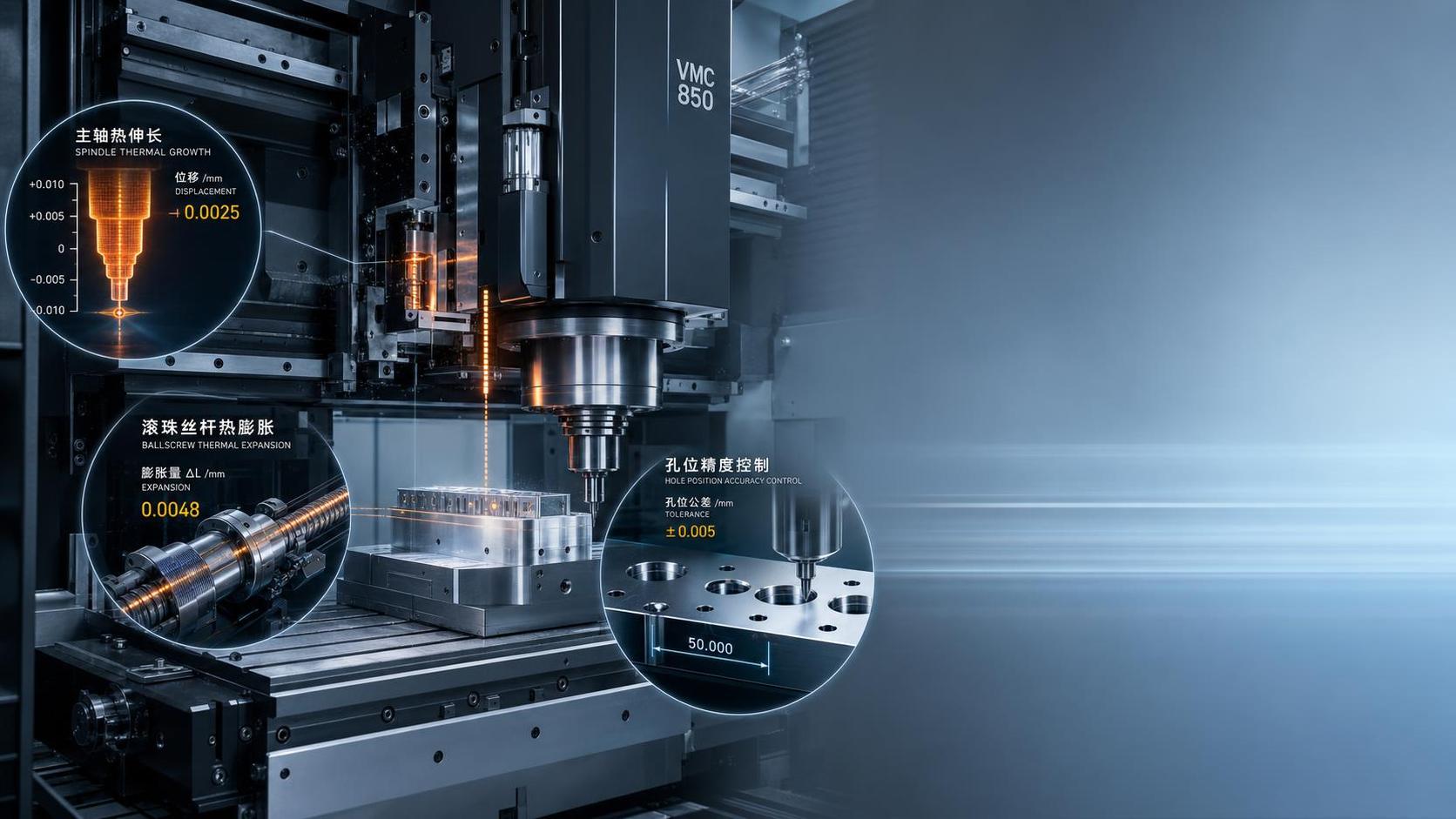

Для предприятий, обрабатывающих алюминиевые корпуса, клапанные блоки, формовые плиты или стальные компоненты со средними допусками, температурный дрейф обычно впервые проявляется в трех местах: рост шпинделя влияет на результаты по оси Z, расширение осей изменяет положение отверстий, а геометрия меняется между циклами черновой и чистовой обработки. Такие явления характерны для многих станков с ЧПУ, однако степень их проявления в значительной мере зависит от рабочего цикла и условий установки.

Не каждый цех сталкивается с одинаковой проблемой

Станок в инструментальном цехе с регулируемым климатом ведет себя совершенно иначе, чем станок на производственном участке рядом с погрузочными воротами, туманом от СОЖ и вилочными погрузчиками. Это различие часто упускают из виду. Покупатели иногда сосредотачиваются на частоте вращения шпинделя или диапазоне перемещений и предполагают, что температурная стабильность обеспечится сама собой. Это не так.

В условиях мелкосерийного точного производства основной проблемой часто становится повторяемость после изменения наладки. Операторы могут запускать короткие программы, часто останавливать станок для проверки, а затем возобновлять работу. Станок не успевает достичь полностью стабильного теплового состояния, поэтому отклонения размеров могут быть вызваны повторяющимися циклами прогрева. Напротив, на производственных линиях с высокой загрузкой обычно возникает противоположная проблема: после того как шпиндель, двигатели и винтовые пары в течение нескольких часов работают под полной нагрузкой, конструкция стабилизируется при более высокой температуре, а компенсированные значения могут отклониться от исходной точки холодного запуска.

Особого внимания требуют длинные перемещения по оси Z и продолжительная работа шпинделя. В вертикальных обрабатывающих центрах температурный рост носовой части шпинделя может напрямую влиять на глубину карманов, стабильность качества поверхности и контроль высоты уступов. Поэтому конструкция станка имеет большое значение. Жесткая платформа с цельнолитой станиной, стабильной компоновкой направляющих и правильно подобранной системой приводов, как правило, обеспечивает более надежную основу для управления температурными перемещениями, чем облегченная конструкция, которая легче меняет форму под нагрузкой.

Что обычно вызывает дрейф

Шпиндель является наиболее часто обсуждаемым источником тепла, и на это есть веские причины. При высокой частоте вращения тепло подшипников и двигателя может смещать ось шпинделя или вызывать его осевой рост. При выполнении операций, требующих точного контроля глубины, это изменение может быть важнее, чем номинальная мощность шпинделя. Например, ременной шпиндель, работающий со скоростью 10000 rpm, может полностью подходить для обычных прецизионных работ, однако его тепловое поведение по-прежнему зависит от предварительного натяга подшипников, смазки, конструкции корпуса и продолжительности работы станка под нагрузкой.

Шарико-винтовые пары также часто вносят свой вклад. Повторяющиеся быстрые перемещения и реверсирование подачи нагревают узел винта и гайки, особенно на станках, работающих по сложным траекториям инструмента или выполняющих частые позиционирующие перемещения. По мере расширения винта положение оси смещается. Станки с винтами большего диаметра, корректной настройкой сервоприводов и стабильными опорными конструкциями обычно лучше справляются с этой проблемой, однако конкретное применение также имеет значение. Программа с большим количеством контурных операций и тысячами коротких перемещений создает иной тепловой режим, чем фрезерование больших плоских поверхностей.

Наконец, существует влияние окружающей среды. Прямой солнечный свет на одну из колонн станка, недостаточный контроль температуры СОЖ и перепад температур между днем и ночью в пределах от пяти до восьми градусов могут нарушить работу внешне исправного станка. Это не экзотические режимы отказа. Во многих цехах общего машиностроения это обычные условия эксплуатации.

Меры, которые действительно помогают в цехе

Наиболее эффективным решением не всегда является передовая система компенсации. Иногда важнее строгое соблюдение технологического процесса. Процедуры прогрева по-прежнему полезны, поскольку они приводят шпиндель и оси в предсказуемое тепловое состояние до начала критически важной чистовой обработки. Цеха, пропускающие этот этап, часто вынуждены в течение смены постоянно корректировать смещения.

Выбор станка также играет непосредственную роль. Когда температурная стабильность имеет значение, специалисты должны выходить за рамки заявлений в рекламных материалах и сравнивать конструкцию, конфигурацию приводов и достижимую точность при реалистичной нагрузке. Вертикальная обрабатывающая платформа, такая как вертикальный обрабатывающий центр VMC1580, важна в данном контексте не из-за бренда, а потому, что особенности конструкции влияют на тепловое поведение. В вариантах VMC650, VMC855, VMC1160, VMC1270 и VMC1370 эта платформа оснащается цельнолитой станиной, высокоточной шарико-винтовой парой и сервоприводной системой; согласно представленному набору характеристик, заявленная точность позиционирования достигает ±0.003mm, а повторяемость составляет ±0.004mm. Эти показатели сами по себе не устраняют температурный дрейф, но свидетельствуют о том, что станок рассчитан на контролируемое перемещение, а не только на грубое позиционирование.

Наилучшую отдачу обычно дают несколько практических мер:

• Выполняйте стабильный цикл прогрева перед чистовой обработкой ответственных элементов.
• Поддерживайте температуру СОЖ на достаточно стабильном уровне, особенно при длительных производственных циклах.
• Разделяйте черновую и чистовую обработку, если интенсивный съем материала вызывает нагрев шпинделя и осей.
• Отслеживайте изменения параметров деталей во времени, а не только отдельные размеры.
• Устанавливайте станок вдали от прямых потоков воздуха, дверей и неравномерного теплового излучения.

Как оценить риск до того, как он приведет к браку

Одна из распространенных ошибок — рассматривать температурный дрейф исключительно как проблему станка. На самом деле это системная проблема, связанная со станком, инструментом, конструкцией цикла, временем контроля и условиями в цехе. Станок может хорошо удерживать допуск при обработке призматических деталей средней сложности, но испытывать трудности при длительных циклах без оператора и интенсивном использовании шпинделя. Это не означает, что станок недостаточно эффективен; это означает, что изменились границы его применения.

Именно здесь чтение технических характеристик должно стать практическим. Размер перемещений, диаметр винта, ширина направляющих, крутящий момент шпинделя, нагрузка на стол и производительность системы подачи — все эти параметры влияют на тепловое поведение станка во время реальной обработки. Если в цехе регулярно используются тяжелые приспособления или обрабатываются крупные плиты, модель с более прочной опорной конструкцией и большей допустимой нагрузкой обычно обеспечивает более стабильные результаты с течением времени, чем станок меньшего размера, работающий на пределе возможностей. В этом смысле подходящие станки с ЧПУ выбирают не только по максимальной скорости, но и по тому, насколько стабильно они сохраняют геометрию, когда рабочий день проходит не в идеальных условиях.

Для специалистов, сравнивающих станки, полезный вопрос прост: что происходит после двух часов реального производства, а не после десяти минут демонстрационной обработки? Именно в этот момент температурный дрейф обычно перестает быть теорией и превращается либо в управляемую переменную, либо в дорогостоящую постоянную проблему.
