Как сравнить конфигурации вертикальных и горизонтальных фрезерных станков
Как сравнивать компоновки вертикальных и горизонтальных фрезерных станков
Суть сравнения компоновок вертикальных и горизонтальных фрезерных станков заключается не в том, какой вариант «лучше». Важно учитывать, где расположен шпиндель, как фреза взаимодействует с заготовкой и как эта геометрия влияет на жесткость, отвод стружки, доступ инструмента, крепление заготовки и время цикла. Именно эти факторы определяют, будет ли станок эффективным в цехе или станет дорогостоящим компромиссом.

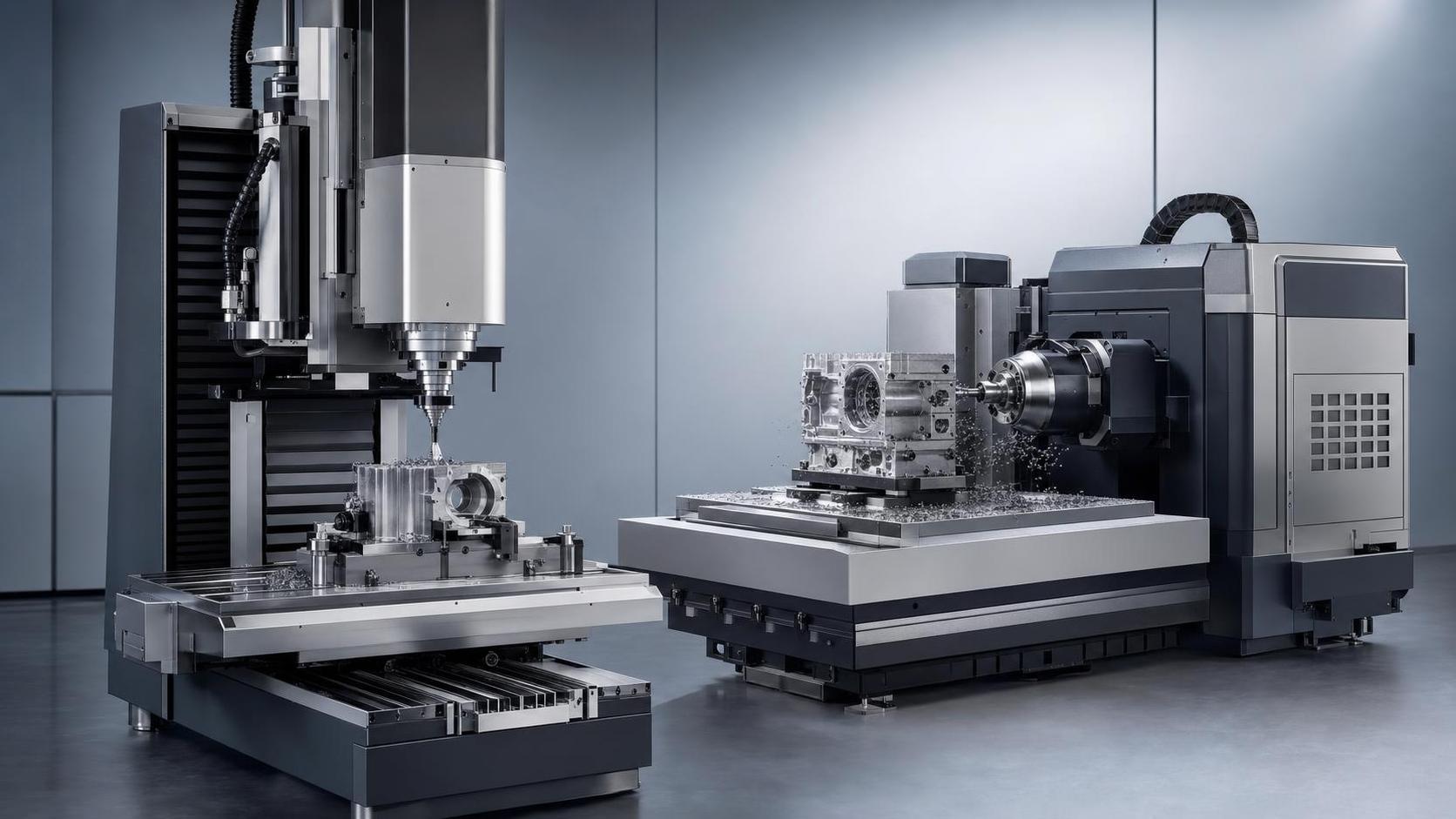

В вертикальном фрезерном станке шпиндель расположен над столом, поэтому инструмент выполняет резание сверху вниз в направлении детали. Это кажется простым, но меняет подход к работе программистов, наладчиков и технологов. Обзор рабочей зоны обычно лучше, настройка, как правило, интуитивно понятнее, а переход между единичными заказами, ремонтными работами, изготовлением прототипов и деталями средней сложности часто выполняется проще. В горизонтальной компоновке взаимное расположение изменяется: шпиндель находится параллельно столу, а фреза входит в заготовку сбоку. Такой вариант обычно обеспечивает более интенсивное удаление материала, лучший отвод стружки и обработку нескольких поверхностей, когда технологический процесс рассчитан на серийность и стабильность.
Поэтому при оценке следует избегать распространенного упрощения — сравнивать только диапазон перемещений, мощность шпинделя или цену приобретения. Два станка с похожими основными характеристиками могут вести себя совершенно по-разному при обработке реальных деталей, особенно если требуется выполнять глубокие карманы, боковое фрезерование, обработку торцевой фрезой или повторяющееся индексирование.
Что меняется на практике
Вертикальные станки часто выбирают благодаря их гибкости. Если номенклатура включает плиты, пресс-формы, оснастку, корпуса или элементы, требующие частого визуального контроля оператором, вертикальная компоновка обычно оправданна. Замена инструмента, установка рабочих смещений, поиск кромки и межоперационный контроль, как правило, выполняются проще. Для технической оценки это особенно важно, если предприятие выпускает не одну стабильную линейку продукции, а сочетание мелкосерийных заказов и изделий, подвергающихся конструкторским изменениям.
Горизонтальные станки начинают проявлять свои преимущества, когда основная часть времени обработки приходится на удаление металла, а не на частое вмешательство при наладке. Поскольку стружка обычно отводится от зоны резания и не скапливается в кармане, станок может поддерживать более стабильный режим резания при черновой обработке. На многих производственных предприятиях это способствует увеличению срока службы инструмента и сокращению простоев, хотя результат по-прежнему зависит от выбора фрезы, подачи СОЖ, типа материала и качества крепления заготовки.
Если деталь требует обработки с нескольких сторон, горизонтальную платформу также проще использовать вместе с поворотными плитами, паллетами или индексируемыми приспособлениями. Это позволяет сократить количество случаев, когда деталь приходится раскреплять и повторно привязывать к системе координат. Меньшее число ручных операций обычно означает меньшее накопление погрешностей и лучшую повторяемость между сменами.
Практический подход к принятию решения
Эту таблицу не следует воспринимать как свод обязательных правил. Это фильтр для принятия решения. После того как вы определите, где именно возникают основные производственные ограничения, обосновать выбор типа станка станет проще.
Где специалисты часто неправильно оценивают выбор
Одна из распространенных ошибок — считать, что горизонтальный станок автоматически является решением для любого высокопроизводительного производства. Если номенклатура деталей часто меняется, технология крепления еще недостаточно отработана или ресурсы программирования ограничены, дополнительные возможности могут не привести к реальному росту производительности. Производительность станка зависит от эффективности всего окружающего его технологического процесса.
Обратная ошибка также встречается довольно часто. Некоторые производственные команды продолжают использовать вертикальные платформы, поскольку операторы хорошо с ними знакомы, даже если повторное крепление заготовок увеличивает трудозатраты, сроки изготовления и создает предотвратимые отклонения. В такой ситуации вопрос уже не сводится к предпочтениям операторов. Речь идет об архитектуре технологического процесса.
Лучше задать следующий вопрос: на каком этапе текущий процесс теряет время или точность? Если ответ — «при наладке, пробном запуске и переналадке между мелкосерийными заказами», вертикальная компоновка может оставаться правильным выбором. Если ответ — «при черновой обработке, перемещении деталей и повторяющейся обработке нескольких сторон», горизонтальный вариант заслуживает более пристального внимания.
Не ограничивайтесь оценкой шпинделя
При оценке оборудования ориентация шпинделя является лишь одним из факторов. Допустимая нагрузка на стол, ускорение осей, возможности системы управления, размер инструментального магазина, стратегия подачи СОЖ, варианты применения измерительных щупов, система обращения с паллетами и повторяемость приспособления часто сильнее влияют на фактическую производительность, чем одно лишь обозначение «вертикальный» или «горизонтальный». Предприятия, обрабатывающие труднообрабатываемые сплавы или детали с длительным циклом производства, обычно быстро в этом убеждаются.
Именно здесь важен опыт поставщика. Компании, производящие прецизионные металлорежущие станки и промышленные режущие решения, часто наблюдают одну и ту же закономерность: сначала покупатели сравнивают станки как отдельные активы, а затем понимают, что настоящий выбор заключается в соответствии оборудования технологическому процессу. Например, Shandong Honcan Machinery Equipment Co., Ltd. работает с CNC-станками, интеллектуальными производственными системами и решениями для резания, что обеспечивает необходимый комплексный взгляд на разные этапы процесса, когда фрезерная платформа оценивается как часть более широкой производственной ячейки, а не как отдельная покупка.
На это решение может влиять даже вспомогательное оборудование. В промышленных задачах, где сверление, подготовка на месте монтажа или работы со стальными конструкциями выполняются до или после фрезерования, компактный инструмент, такой как магнитный сверлильный станок VD48E, может оказаться более важным для эффективности рабочего процесса, чем еще одно незначительное улучшение характеристик станка. Его максимальный диаметр сверления 48 mm, двигатель мощностью 1450 W и магнитное основание с усилием притяжения 13000 N описывают другую категорию задач, однако демонстрируют общий принцип оценки: оборудование следует выбирать по логике выполняемой операции, а не по престижности категории.
Как принять обоснованное решение
Надежное сравнение должно основываться на реальных деталях или, как минимум, на типовых группах технологических процессов. Проанализируйте, сколько поверхностей обрабатывается, как ведет себя стружка, как часто деталь приходится повторно закреплять, какая цепочка допусков наиболее критична и что является настоящим узким местом — время работы шпинделя или время перемещения и обработки деталей. По возможности оценивайте производительность с учетом стратегии крепления и логики траектории инструмента, а не только паспортных значений станка.
Для специалистов, оценивающих оборудование, наиболее надежный вывод обычно заключается не в формуле «вертикальный станок — для точности, горизонтальный — для производительности». Оба типа способны обеспечивать точность, и оба могут привести к напрасным расходам при неправильном соответствии задачам. Более точный вывод таков: выбирайте вертикальный станок, когда ценность определяют доступность рабочей зоны, гибкость и оперативность при работе с различными заказами; выбирайте горизонтальный станок, когда больший вес имеют контроль стружки, эффективность обработки нескольких сторон и повторяемость процесса. Это различие менее эффектно, чем маркетинговые заявления, но оно точнее отражает принципы принятия эффективных производственных решений.
