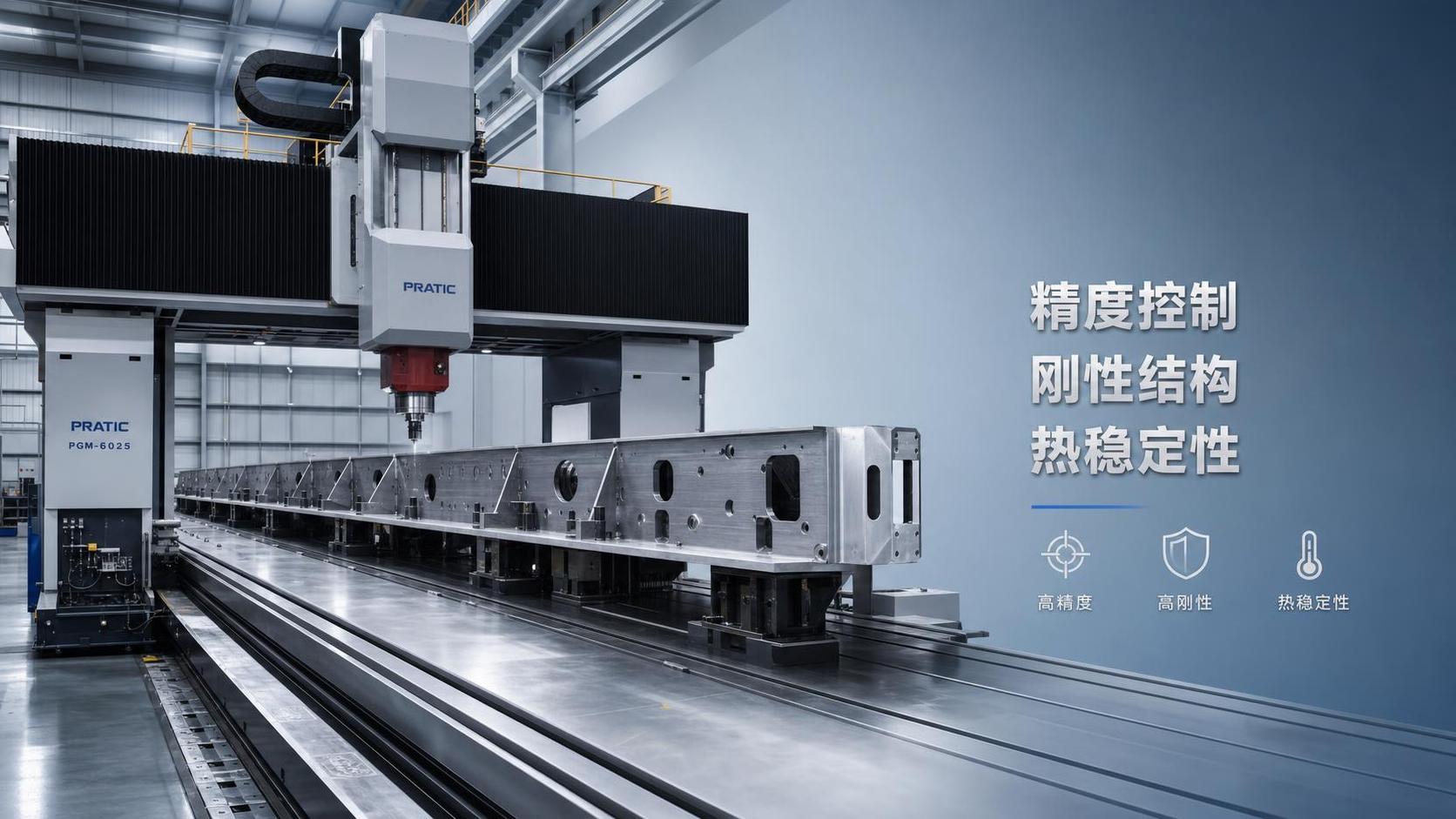

Как выбрать портальный обрабатывающий центр для обеспечения точности обработки крупных деталей
Начинайте с требуемой точности, а не с рекламного буклета станка
При оценке обрабатывающего центра с порталом для крупногабаритных деталей главный вопрос заключается не в том, выглядит ли станок достаточно массивным и обладает ли он длинным списком характеристик. Важно понять, способен ли он обеспечивать требуемую точность детали после нескольких часов резания, повторного позиционирования и температурных изменений. Именно здесь часто допускаются ошибки при выборе. Станок может выглядеть надежным на бумаге, но стать сложным в управлении, когда заготовка имеет большие размеры, цикл обработки длится долго или накопление допусков начинает влиять на сборку.
Для технических специалистов наиболее эффективный подход заключается в рассмотрении решения в том же порядке, в котором риски проявляются в цехе: сначала требования к детали, затем конструкция, точность перемещений, поведение системы управления и соответствие конкретному применению. Если нарушить этот порядок, обычно приходится сравнивать каталожные показатели вместо оценки стабильности обработки.
Сначала проверьте деталь, а затем станок
Начните с габаритов реальной задачи. Общий размер детали имеет значение, но еще важнее длина неподдерживаемого пролета, толщина стенок, расположение баз и деформации при закреплении. Большая сварная рама ведет себя совершенно иначе, чем литое основание или толстая стальная плита. Если деталь смещается при снятии закрепления или под воздействием тепла, ошибка будет приписана портальному обрабатывающему центру, хотя на самом деле она возникла в самой заготовке.
- Определяйте наиболее жесткие допуски по каждому элементу, а не только по общему заголовку чертежа.
- Разделяйте требования к позиционной точности, плоскостности, перпендикулярности и шероховатости поверхности.
- Определяйте, какие размеры необходимо обработать за одну установку, а для каких допустима погрешность при переносе.
- Оценивайте объем снимаемого материала. Черновая обработка с большим съемом и чистовая обработка предъявляют к станку разные требования.
Последний момент легко недооценить. Если один станок должен выполнять интенсивную черновую обработку и чистовую обработку критически важных поверхностей в рамках одного цикла, жесткость конструкции и контроль температуры становятся значительно более приоритетными параметрами.
Внимательно оцените жесткость конструкции в местах фактического возникновения ошибок
При обработке крупногабаритных деталей потеря точности обычно сначала возникает из-за деформации, вибрации или температурного дрейфа, а не из-за номинального разрешения осей. Поэтому не ограничивайтесь проверкой хода осей и мощности шпинделя. Узнайте, как поперечина, колонны, ползун, суппорт и стол воспринимают нагрузку в реальных условиях резания.
Распространенная ошибка заключается в выборе станка с достаточной рабочей зоной, но недостаточной жесткостью при выдвижении ползуна. Чем дальше режущий инструмент отходит от опорной конструкции, тем сильнее небольшие потери жесткости увеличивают эффект рычага. Если ваши детали требуют обработки глубоких полостей или использования инструмента с большим вылетом, оценивайте станок именно в таком состоянии, а не в демонстрационном режиме с коротким инструментом.
Полезные вопросы, которые следует задать во время оценки:
- Какова конфигурация станка во время наиболее сложной операции резания?
- Какой вылет ползуна ожидается в этот момент?
- Будет ли заготовка располагаться ближе к центру стола или к пределу перемещения?
- Останутся ли заданные допуски реалистичными после учета длины инструмента, высоты приспособления и геометрии детали?
Термическая стабильность требует отдельного внимания при выборе
При обработке на станках с длинной станиной и крупной конструкцией температурное поведение может незаметно свести на нет геометрическую точность станка. Нагрев шпинделя, изменения температуры окружающей среды, колебания температуры охлаждающей жидкости и даже неравномерный прогрев утром могут вызвать перемещение крупной конструкции, достаточное для нарушения размеров сопряжения. Если критически важные элементы детали расположены на большом расстоянии друг от друга, это нельзя считать незначительной деталью.
Вам не нужны расплывчатые заявления о стабильности. Необходимо знать, как производитель управляет тепловыделением в шпинделе, системе подачи и конструкции, а также поддерживает ли система управления стратегии компенсации, подходящие для вашего процесса. Также оцените место установки станка. Портальный обрабатывающий центр, установленный в условиях тщательно контролируемой среды, — это совсем иное решение по сравнению с таким же станком, работающим рядом с открытыми воротами, в зоне интенсивного движения кранов или при значительных летних колебаниях температуры.
Не путайте характеристики позиционирования с точностью процесса
Техническим покупателям часто в начале обсуждения предоставляют значения точности позиционирования и повторяемости. Эти показатели важны, но не отражают всей картины. Точность при обработке крупногабаритных деталей зависит от совокупного поведения осей, шпинделя, инструментальной оснастки, приспособлений, измерительного щупа, системы компенсации и самой детали.
Согласуйте характеристики шпинделя и подачи с реальной производственной загрузкой
Станок, выбранный для обработки больших алюминиевых плит, нельзя оценивать так же, как станок для резания стальных сварных конструкций или массивных формообразующих оснований. Диапазон частот вращения шпинделя, характеристики крутящего момента, плавность подачи на низкой скорости и ускорение при большой массе — все это должно соответствовать процессу. Именно здесь соответствие конкретному применению становится важнее общих формулировок о «высокой производительности».
На некоторых производственных линиях портальный обрабатывающий центр работает не в одиночку. Вспомогательные операции, такие как сверление или подготовка вторичных отверстий, могут по-прежнему выполняться на специализированном оборудовании. В таком случае станок типа Radial Drilling Machine Z3050 может быть целесообразен для отдельных сверлильных операций, если его максимальный диаметр сверления 50 mm, диапазон частоты вращения шпинделя 32-2500 rpm и расстояние от шпинделя до колонны 350-1600 mm соответствуют рабочему процессу. Смысл заключается не в сравнении разных типов станков, а в том, чтобы не перегружать портальную платформу операциями, которые лучше выполнять на другом оборудовании.
Заранее оцените приспособления и использование стола
На точность обработки крупногабаритных деталей в значительной степени влияет способ их поддержки. Если план закрепления еще не определен при выборе станка, вы упускаете важную переменную. Проверьте распределение нагрузки на стол, зоны зажима, удаление стружки вокруг опор, а также удобство базирования детали оператором и доступ к зажимам. Станок, который выглядит идеальным на чистом компоновочном чертеже, может оказаться неудобным после учета реальных приспособлений и доступа крана.
Следите также за другой распространенной ошибкой: приобретением слишком большого хода, который предприятие не сможет эффективно использовать. Больший ход не всегда лучше, если усложняется установка приспособления, увеличивается температурное воздействие, а работа в основном выполняется в одной небольшой зоне.
Оцените систему управления с учетом реальных задач оператора
Система управления должна поддерживать рабочий процесс, а не только обеспечивать работу станка. Для обработки крупногабаритных прецизионных деталей это обычно означает практичные процедуры измерения щупом, понятное управление координатами, восстановление работы после прерывания и стабильное выполнение длинных программ. Если процесс включает несколько семейств деталей, управление установками и строгая работа с коррекциями становятся частью контроля точности, а не просто удобными функциями.
Узнайте, каким образом поставщик предлагает пользователям проверять состояние станка с течением времени. Не с помощью рекламных формулировок, а посредством установленного регламента технического обслуживания и контроля, связанного с геометрией, поведением люфтов, смазкой и состоянием шпинделя. Если такой порядок отсутствует, долгосрочная точность будет ухудшаться независимо от того, насколько хорошо станок выглядел во время приемки.
Что обычно отличает удачный выбор от дорогостоящей ошибки
Наиболее удачный выбор обычно делается с учетом трех факторов: наихудшего состояния детали, самого длительного непрерывного цикла и наиболее требовательной цепочки допусков. После их определения можно оценить, обладает ли портальный обрабатывающий центр достаточным запасом конструкционной жесткости, системой термостабилизации и средствами поддержки процесса, чтобы стабильно, а не время от времени обеспечивать требуемую точность.
Практическая последовательность принятия решения проста. Зафиксируйте критически важные требования к детали. Оцените жесткость станка в фактическом положении резания. Проверьте систему термостабилизации с учетом условий вашего цеха. Убедитесь, что точность будет поддерживаться во всей рабочей зоне, а не только в предпочтительном положении. Затем оцените, как приспособления, измерение щупом и соседнее оборудование вписываются в общий процесс. Такой порядок помогает заранее выявить неподходящие решения, прежде чем техническая спецификация превратится в дорогостоящее обязательство.
