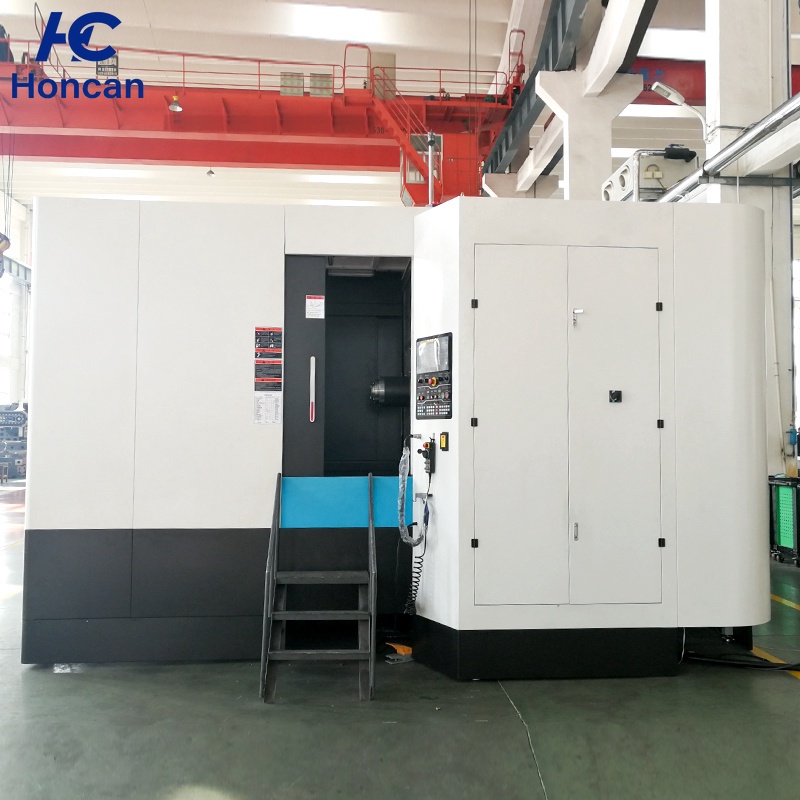

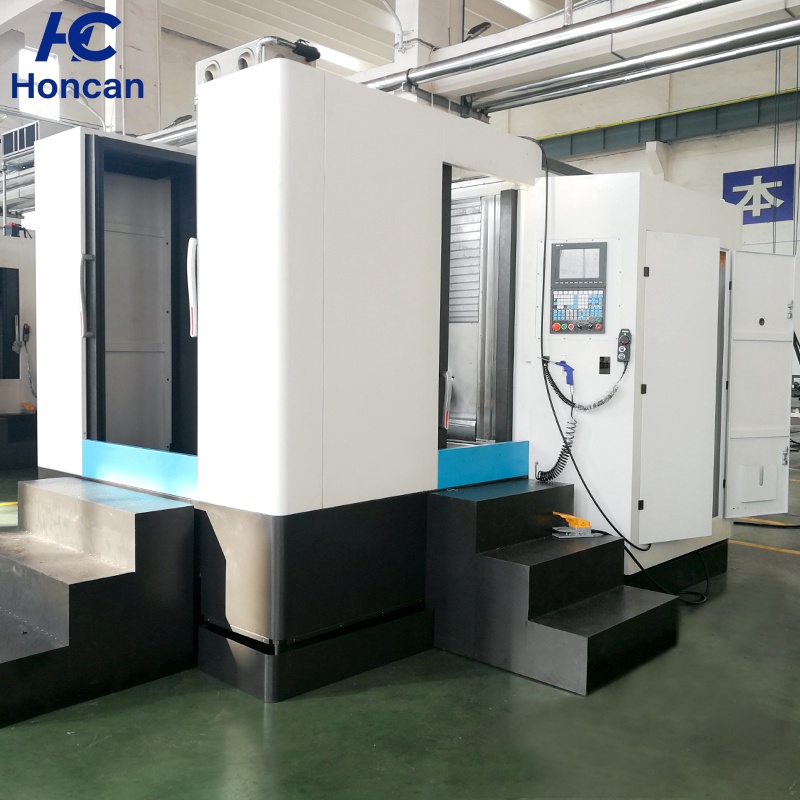

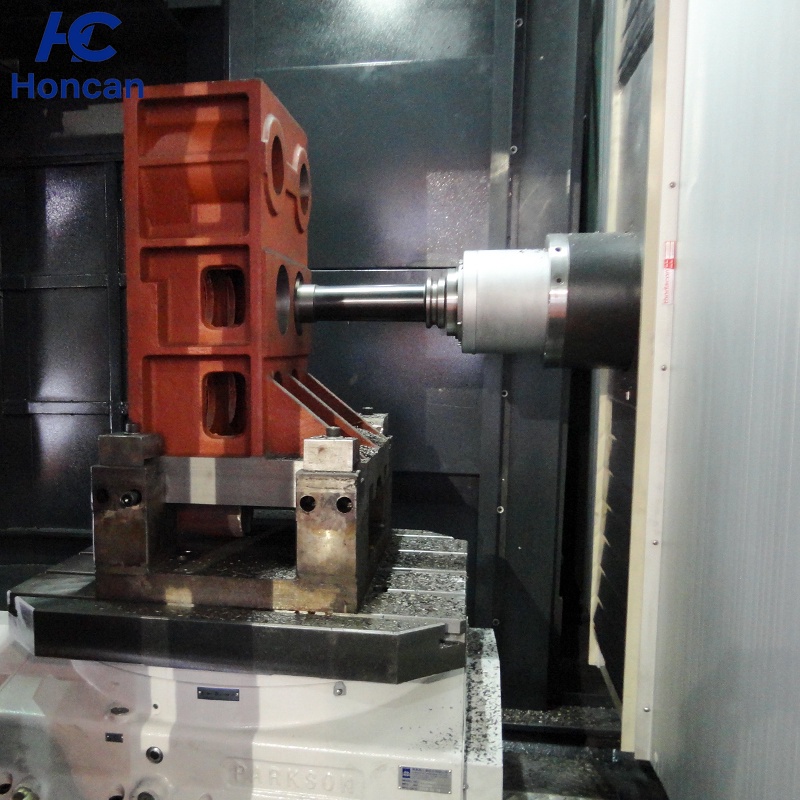

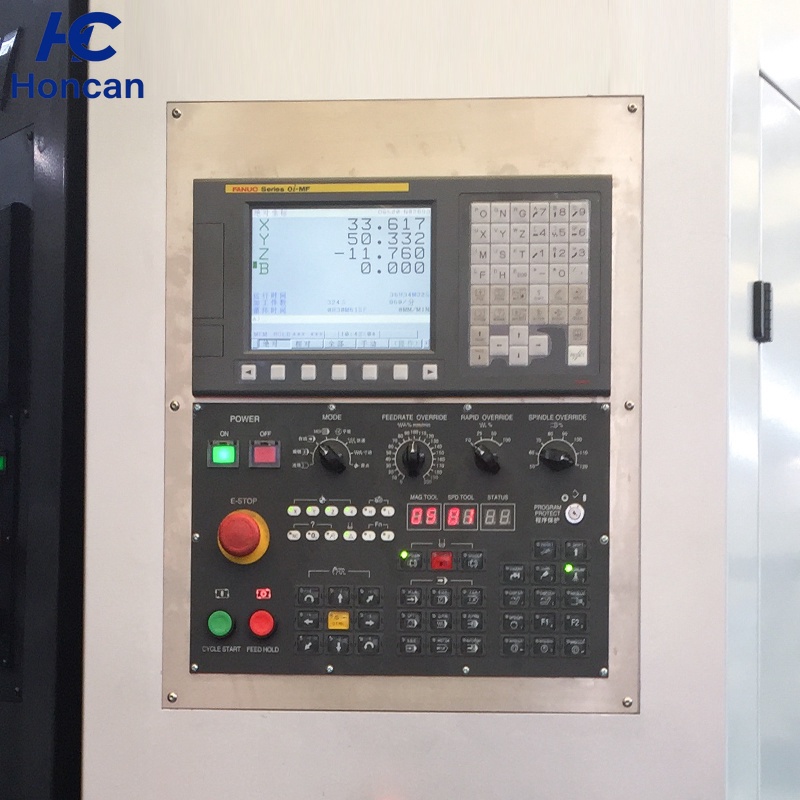

| Таблица параметров горизонтального фрезерного станка серии 50 |
| Имя |
| единица | NCH-50 | NCH-50A | NCH-50C | NCH-50LA | NCH-50L | NCH-50H | HMC-50VD |
|
|
| Поперечные салазки | Поперечные салазки | Поперечные салазки | Поперечные салазки | Поперечные салазки | Одинарная станция с перевернутым T | Двойная станция с прямым T |
| Рабочий стол | Размер рабочего стола | mm | 500×500 | 500×500 | 500×500 | 500×500 | 500×500 | 500×500 | 500×500 |
| Количество рабочих столов | - | 1 | 1 | 1 | 1 | 1 | 1 | 2 |
| Индексация рабочего стола | - | 1° or 0.001° | 0.001° | 1° | 1° or 0.001° | 1° or 0.001° | 1° or 0.001° | 1° or 0.001° |
| Время смены рабочего стола | с | —— | —— | —— | —— | —— | —— | 12 |
| Максимальная нагрузка на рабочий стол | kg | 400 | 400 | 400 | 800 | 800 | 1000 | 500 |
| T-образный паз (количество пазов x ширина паза x шаг) | mm | 5X18X100 | 5X18X100 | 5X18X100 | 5X18X100 | 5X18X100 | 5×18×100 | 5×14×100 |
| Максимальный диаметр вращения заготовки | mm | Φ900 | Φ900 | Φ900 | Φ1000 | Φ1000 | Φ1300 | Φ800 |
| Максимальная скорость рабочего стола | r/min | 12 | 12 | 12 | 12 | 12 | 12 | 16.66 |
| Ход | Перемещение рабочего стола влево и вправо (направление X) | mm | 700 | 700 | 700 | 1000 | 1000 | 1050 | 800 |
| Перемещение шпиндельной бабки вверх и вниз (направление Y) | mm | 600 | 600 | 600 | 650 | 650 | 750 | 750 |
| Перемещение рабочего стола/стойки вперед и назад (направление Z) | mm | 580 | 580 | 580 | 600 | 600 | 900 | 800 |
| Расстояние от осевой линии шпинделя до рабочего стола | mm | 90～690 | 50～650 | 105～705 | -40~610 | -40~610 | 110～860 | 150～900 |
| Расстояние от торца шпинделя до центра рабочего стола | mm | 120～700 | 160～740 | 170～750 | 200～800 | 200～800 | 120～1020 | 50～850 |

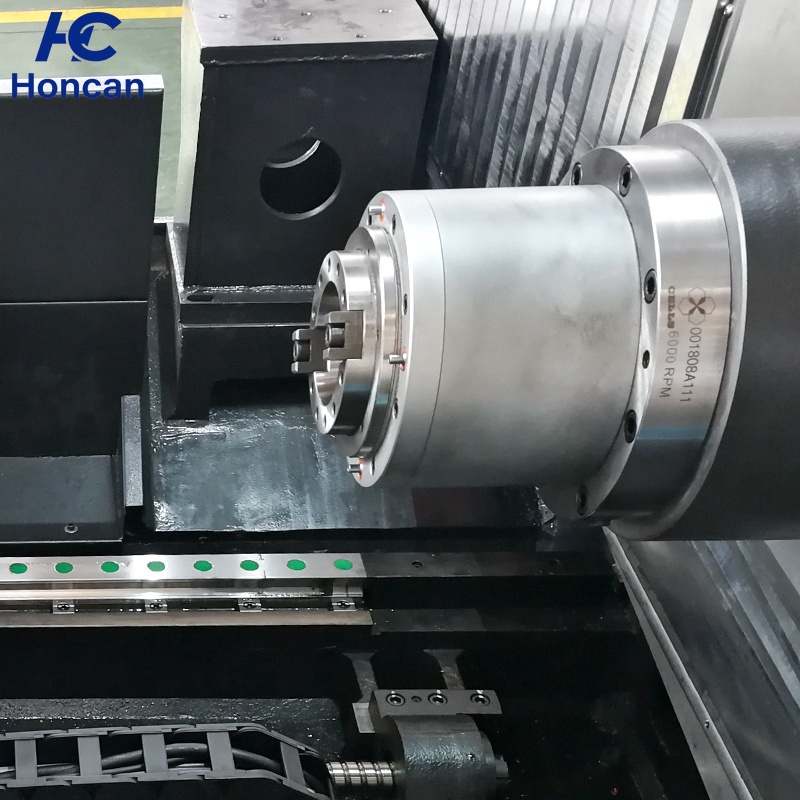

| Шпиндель | Конус шпинделя | - | ISO7:24 No.40 | ISO7:24 No.40 | ISO7:24 No.40 | ISO7:24 No.40 | ISO7:24 No.50 | ISO7:24 No.50 | ISO7:24 No.50 |
| Максимальная скорость шпинделя | rpm | 8000 | 10000 | 10000 | 8000 | 8000 | 6000 | 6000 |
| Мощность двигателя шпинделя | kw | 11/15 | 11/15 | 11/15 | 9/11 | 9/11 | 15/18.5 | 15/18.5 |
| Максимальный крутящий момент двигателя шпинделя | Nm | 95.5 | 95.5 | 95.5 | 140 | 140 | 259 | 259 |

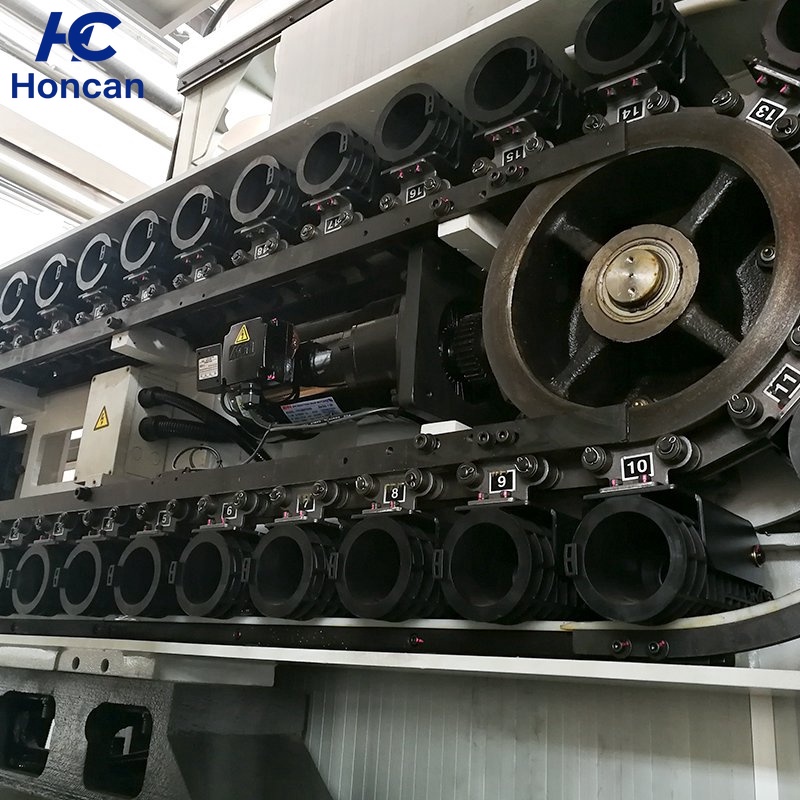

| Магазин инструментов | Вместимость магазина инструментов | Комплект | 24/32 | 24/32 | 24 | 24/30 | 24/30 | 24/30/40 | 24/30/40 |
| Метод выбора инструмента | - | случайный | случайный | случайный | случайный | случайный | случайный | случайный |
| Максимальный диаметр × длина инструмента | mm | Φ78×300 | Φ80×300 | Φ80×300 | Φ110×350 | Φ110×350 | Φ125×350 | Φ112×350 |
| Максимальный диаметр инструмента (без соседнего инструмента) | mm | Φ120 | Φ150 | Φ150 | Φ200 | Φ200 | Φ230 | Φ200 |
| Максимальный вес инструмента | kg | 8 | 8 | 8 | 15 | 15 | 18 | 25 |
| Время смены инструмента (от инструмента к инструменту) | с | 3.8 | 3.8 | 3.8 | 3.76 | 3.76 | 4.75 | 3.31 |
| Скорость быстрого перемещения | X/Y/Z | m/min | 36 | 36 | 36 | 36 | 36 | 24 | 48 |
| Точность станка | Точность позиционирования (X/Y/Z) | mm | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| Точность позиционирования (ось B) | ″ | 10 | 20 | 10 | 10 | 10 | 10 | 10 |
| Повторяемость позиционирования (X/Y/Z) | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 |
| Повторяемость позиционирования (ось B) | ″ | 4 | 4 | 4 | 4 | 4 | 4 | 2 |
| прочее | Масса станка без упаковки | kg |
|
|
|
|
|
|
|
| Масса станка | kg | 6000 | 6000 | 6000 | 7500 | 7500 | 12000 | 12500 |
